3. 设备与工单

3.0 快速上手：从注册设备到签字闭环

作为运维人员，你新到一台「螺杆空压机 GA-55」，需要将它录入系统、发出工单、完成点检，并最终让客户签字确认服务。

Step 1：新增设备

在「设备管理」页面点击「新增设备」→ 填写设备编号 GA-55、设备名称 螺杆空压机、选择设备类型 → 点击保存。 → 详见 §3.3.5

Step 2：在地图上确认位置

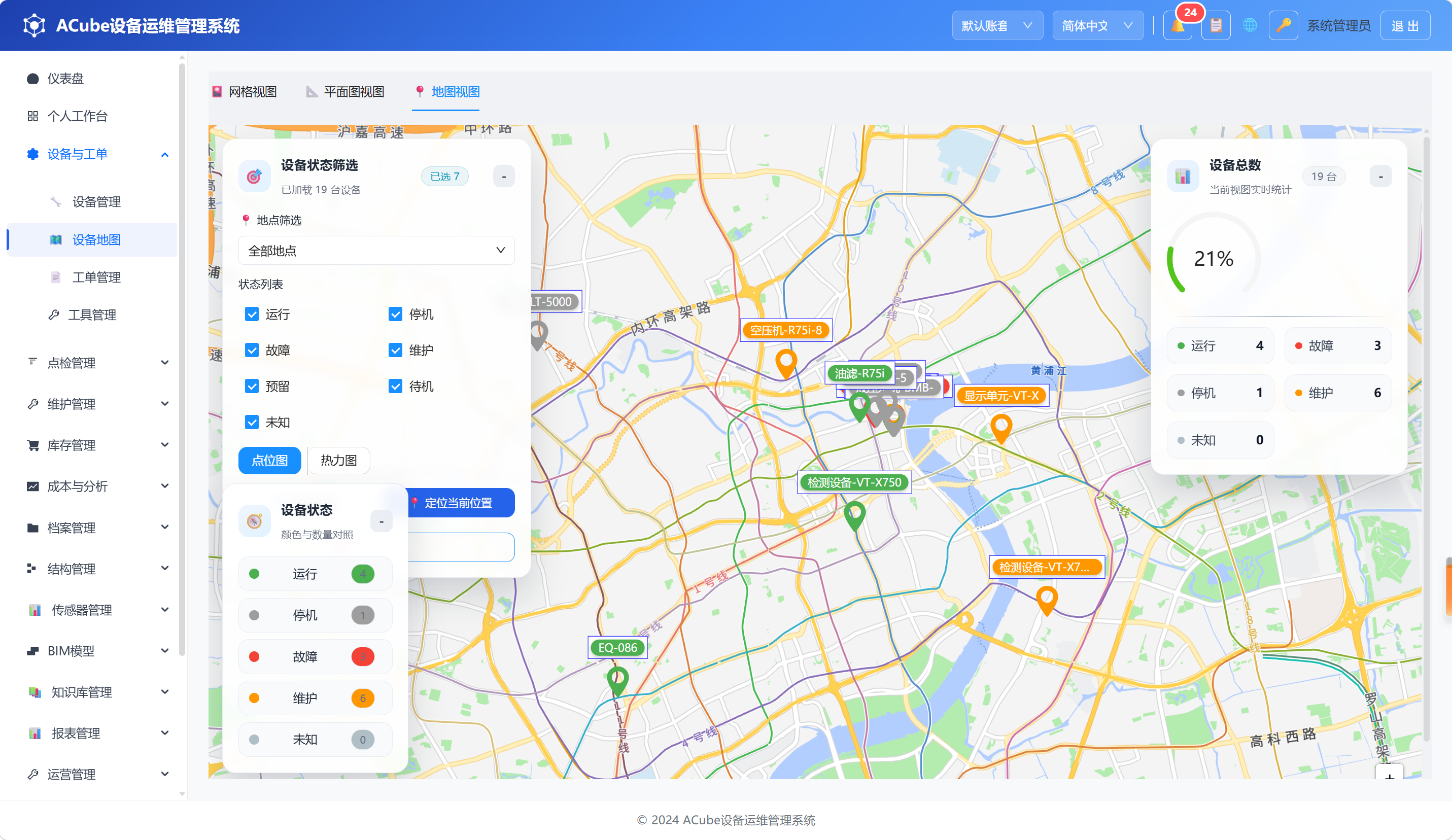

切换到「设备地图」页面 → 在地图上找到刚添加的设备标记 → 点击标记查看设备信息卡片。 → 详见 §3.5

Step 3：创建工单

切换到「工单管理」页面 → 点击「新建工单」→ 选择设备 GA-55、工单类型「安装调试」、填写标题和描述 → 提交。 → 详见 §3.4.6

Step 4：查看工单进度

在工单列表中点击刚创建的工单行「查看」→ 打开工单详情弹窗，可在此查看状态、分配执行人、添加材料费用等。 → 详见 §3.4.8

Step 5：点检作业 → 汇总报告 → 报价 → 现场签字

完成点检执行后，按以下闭环链路处理后续业务：

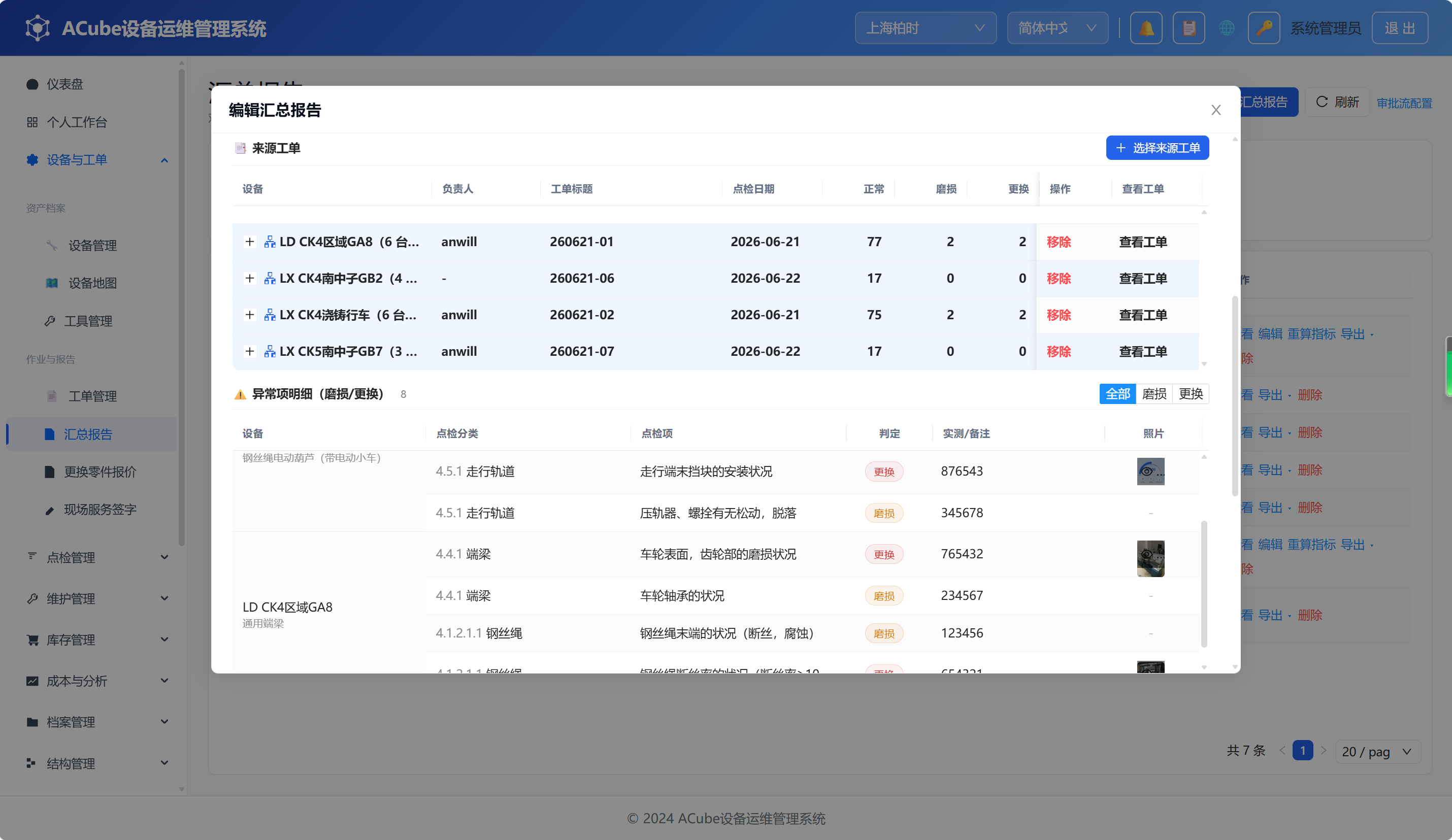

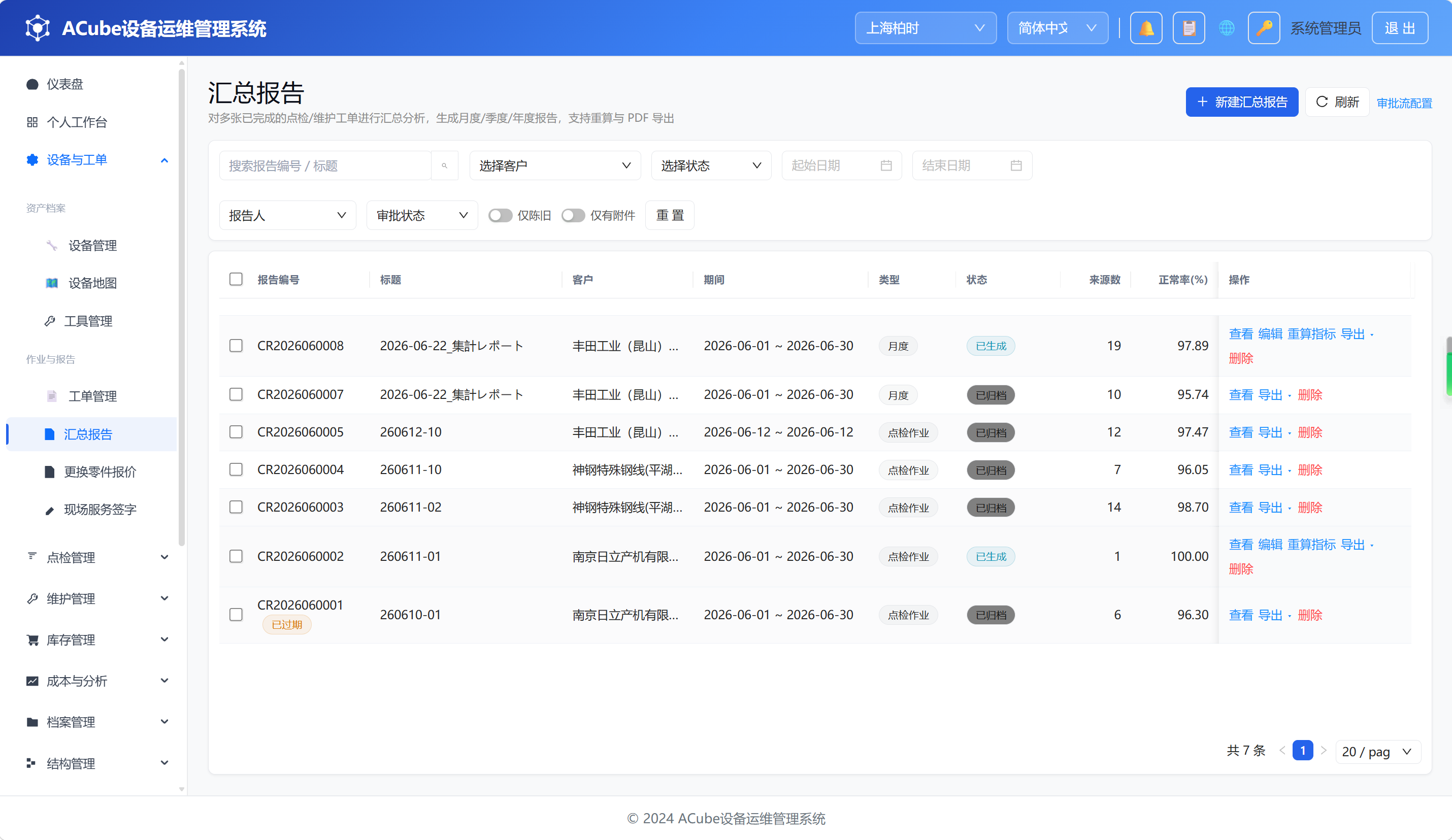

1. 汇总报告：在「汇总报告」页面新建报告 → 选择来源工单 → 系统自动汇总合格率与异常项 → 导出 PDF/Excel 给客户。 → 详见 §3.6

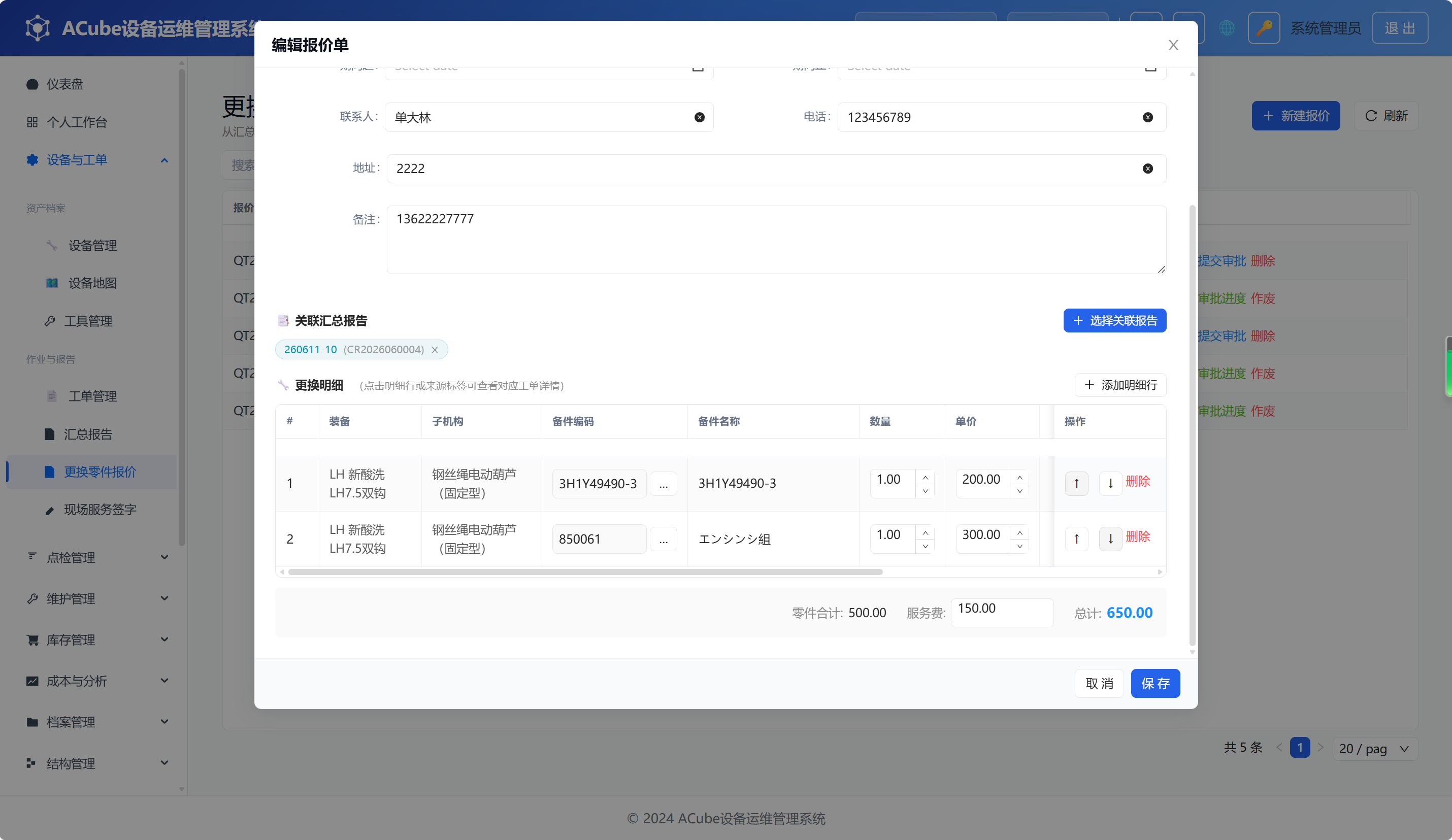

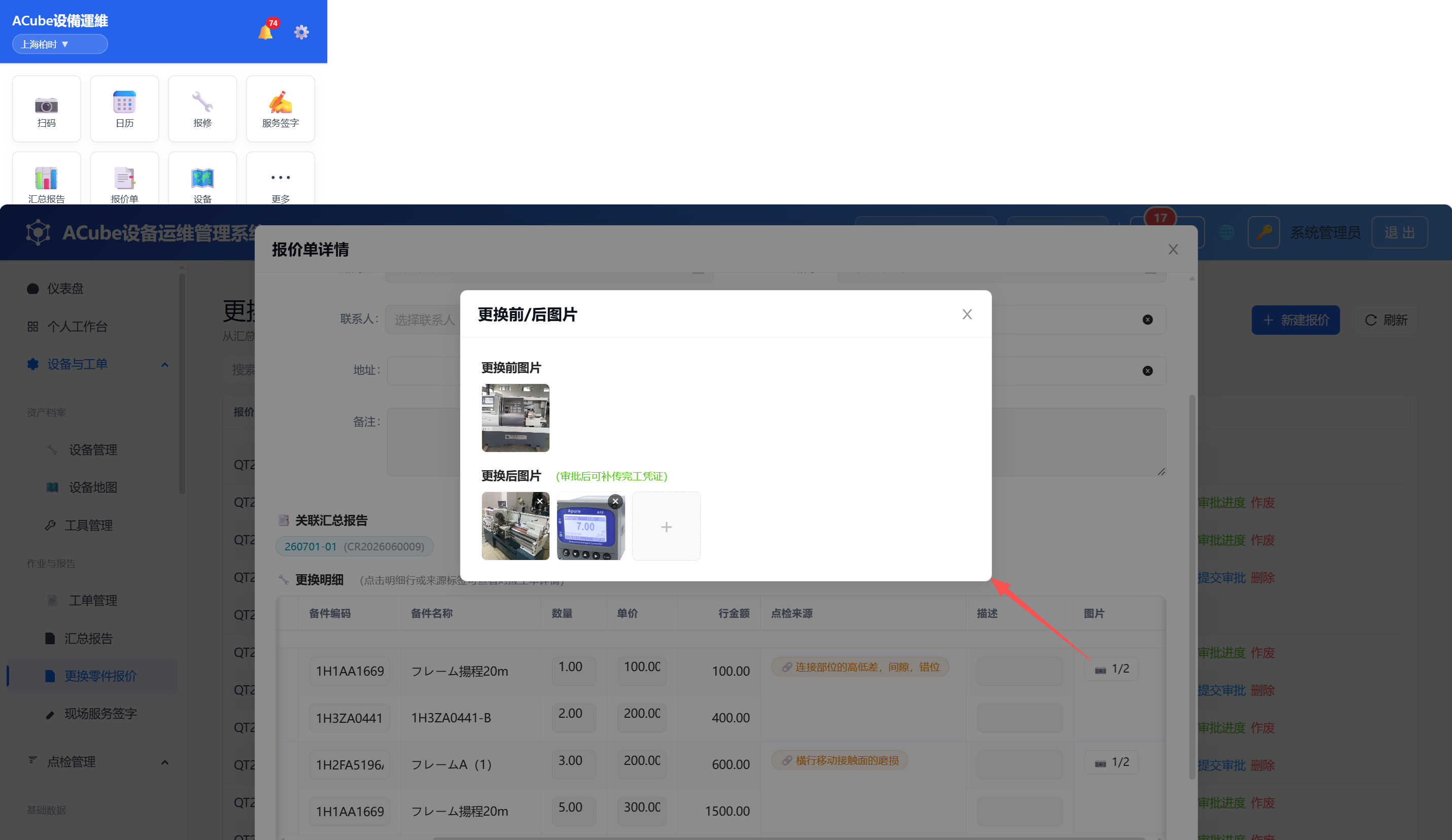

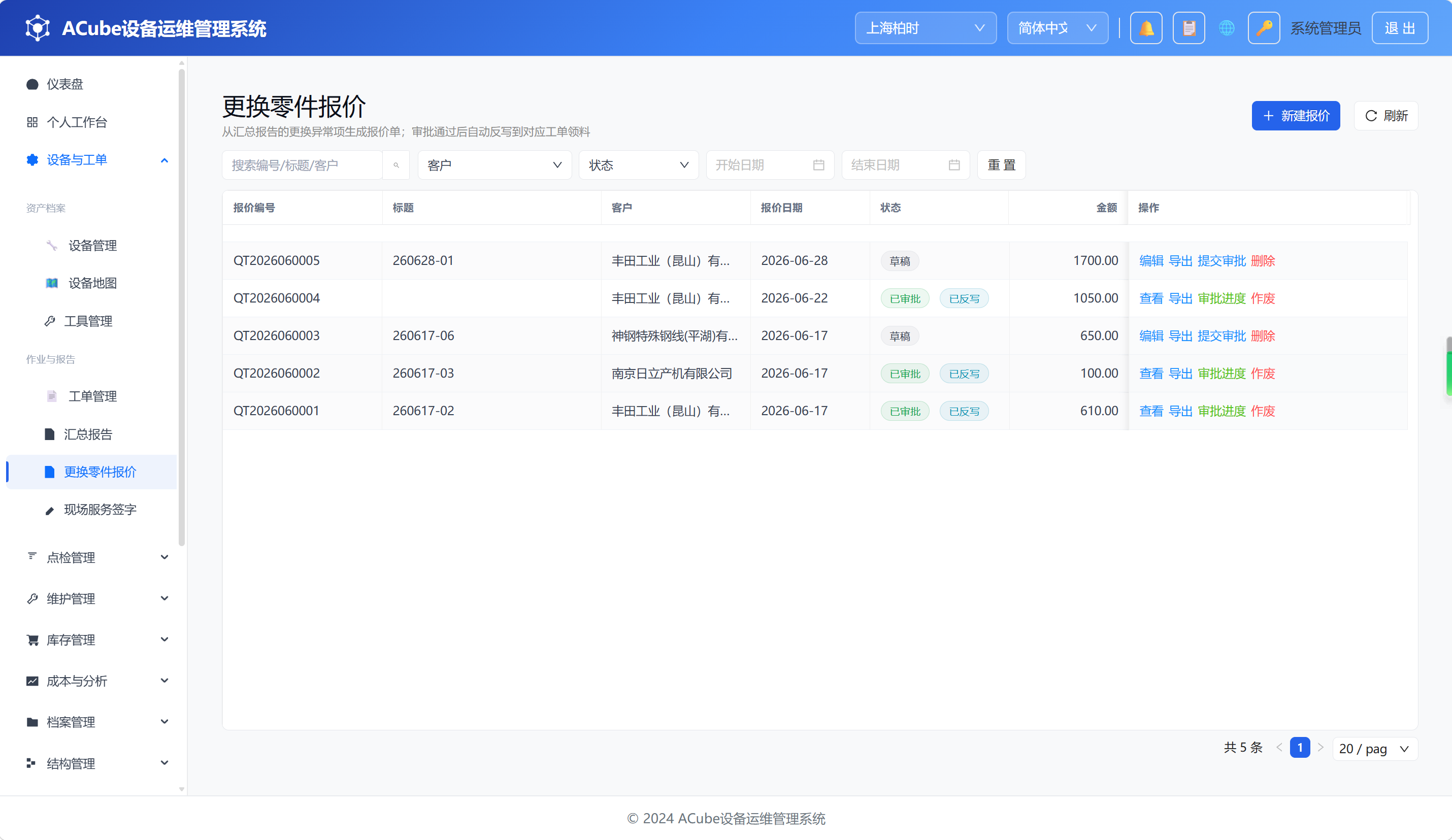

2. 更换零件报价：在「更换零件报价」页面新建报价单 → 关联汇总报告 → 提交审批 → 审批通过后自动反写工单领料。 → 详见 §3.7

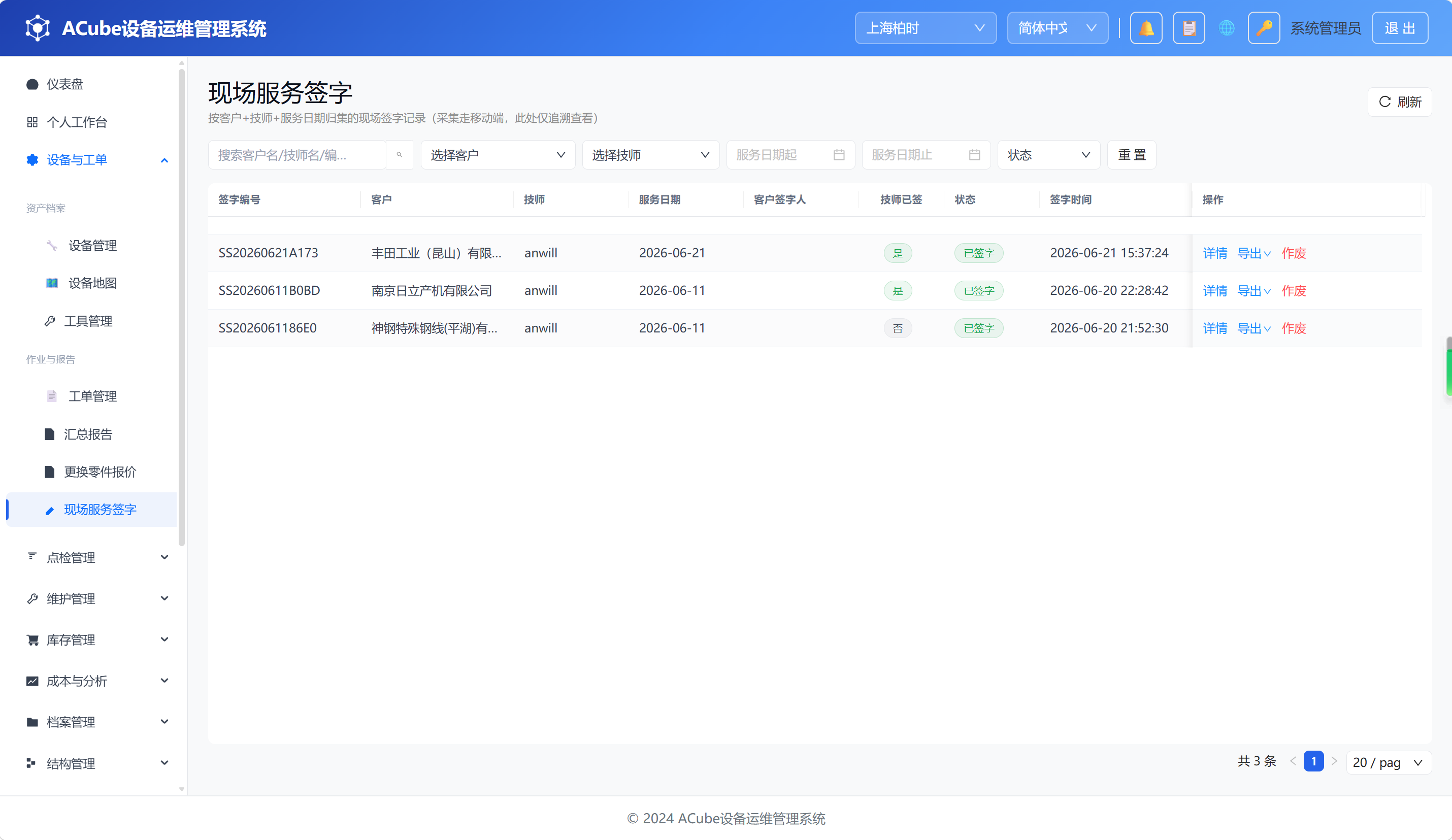

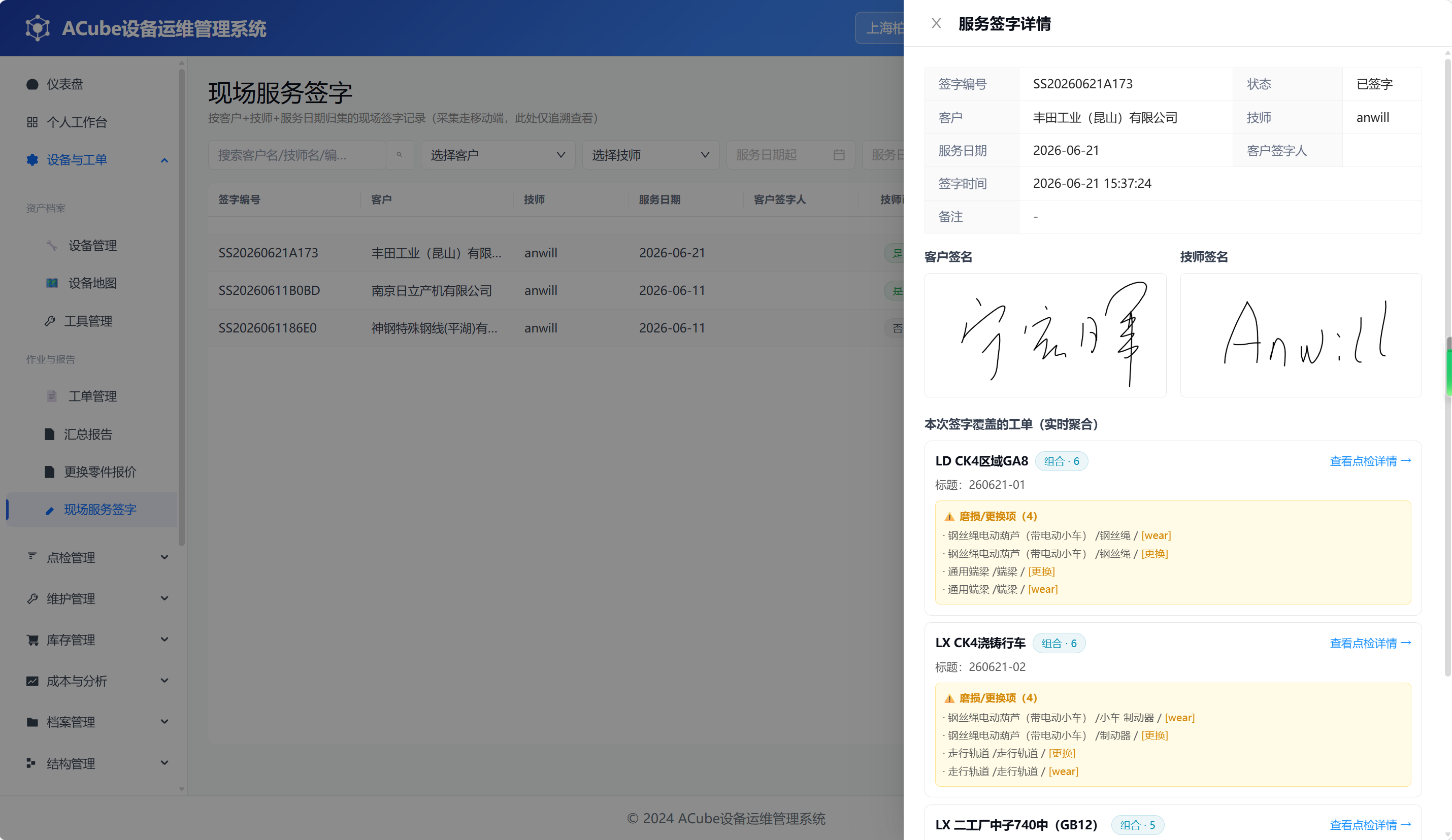

3. 现场服务签字：移动端完成服务签字后，在「现场服务签字」页面追溯查看签字记录（含客户/技师签名图片、关联工单卡片）。 → 详见 §3.8

💡 完成以上步骤后，你已完成「新增设备 → 地图定位 → 创建工单 → 点检作业 → 汇总报告 → 生成报价 → 审批反写 → 现场签字」的完整业务闭环。

---

3.1 功能概述

本章介绍「设备与工单」菜单组下的 7 个子模块（分为「资产档案」和「作业与报告」两个分组）：

分组	模块	定位	核心功能
资产档案	设备管理	设备全生命周期管理	设备台账、设备类型树筛选、设备型号绑定、自定义扩展字段、新增/编辑/删除设备、设备结构树、设备详情（含关联工单/维保历史）

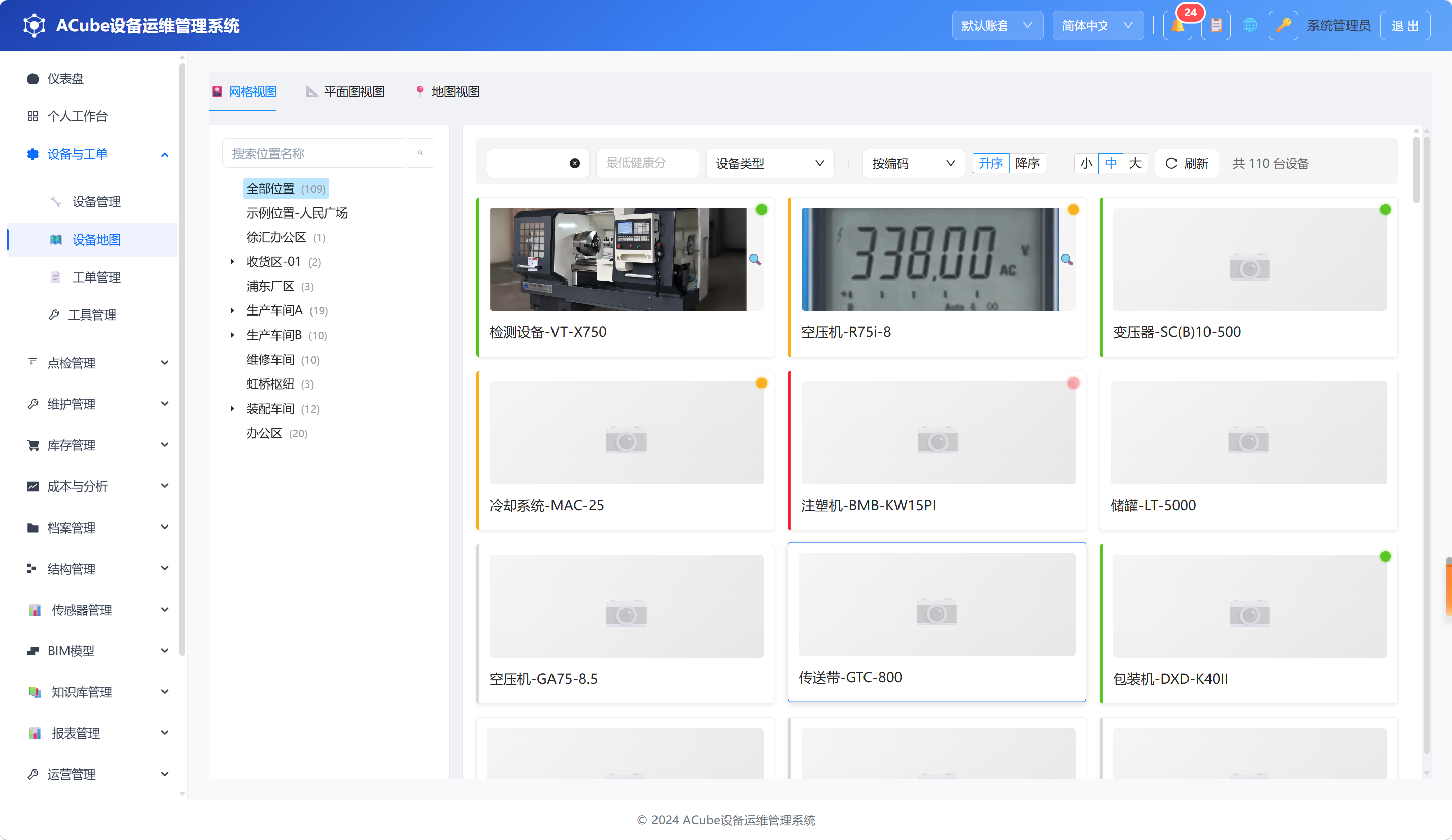

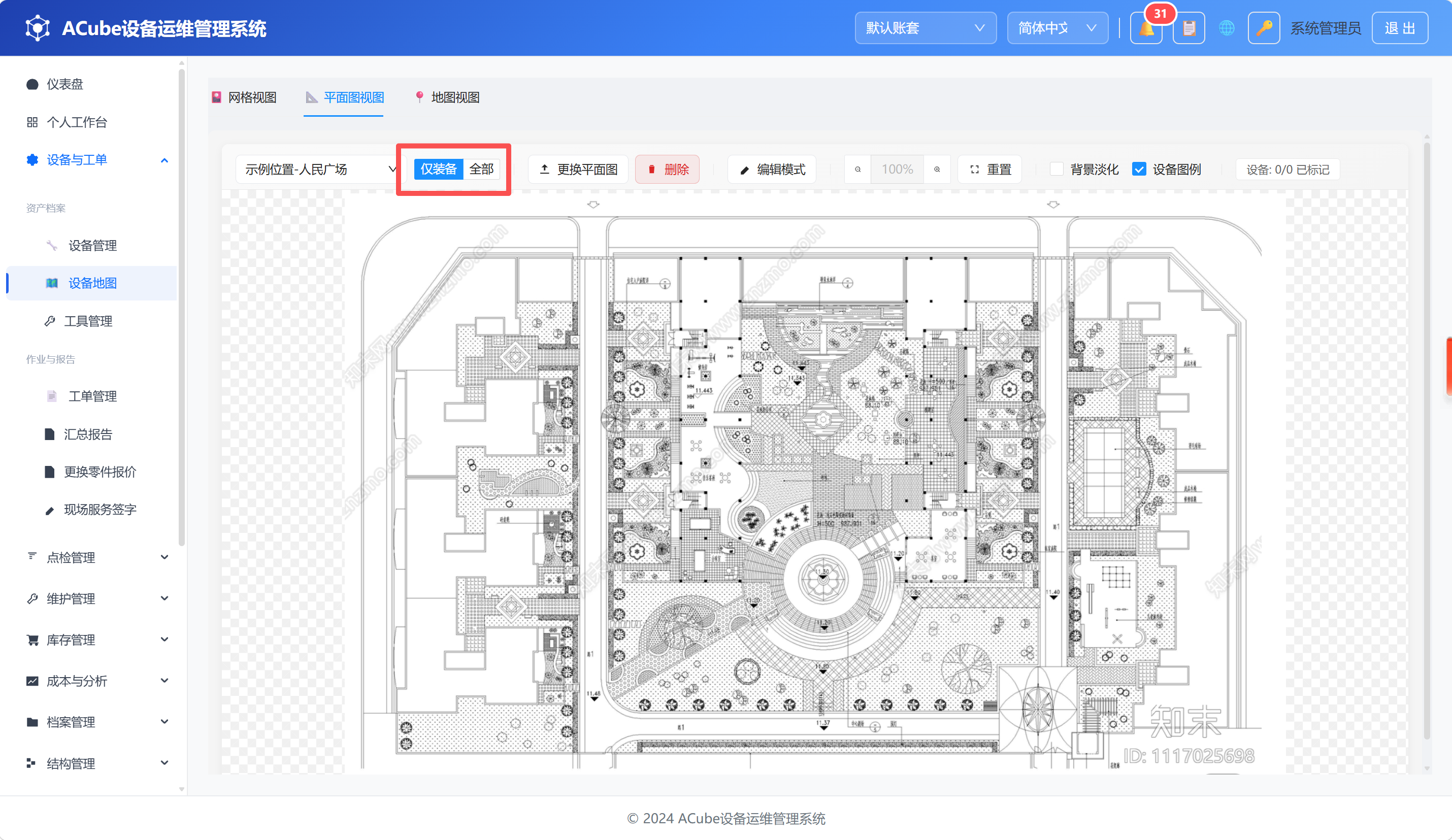

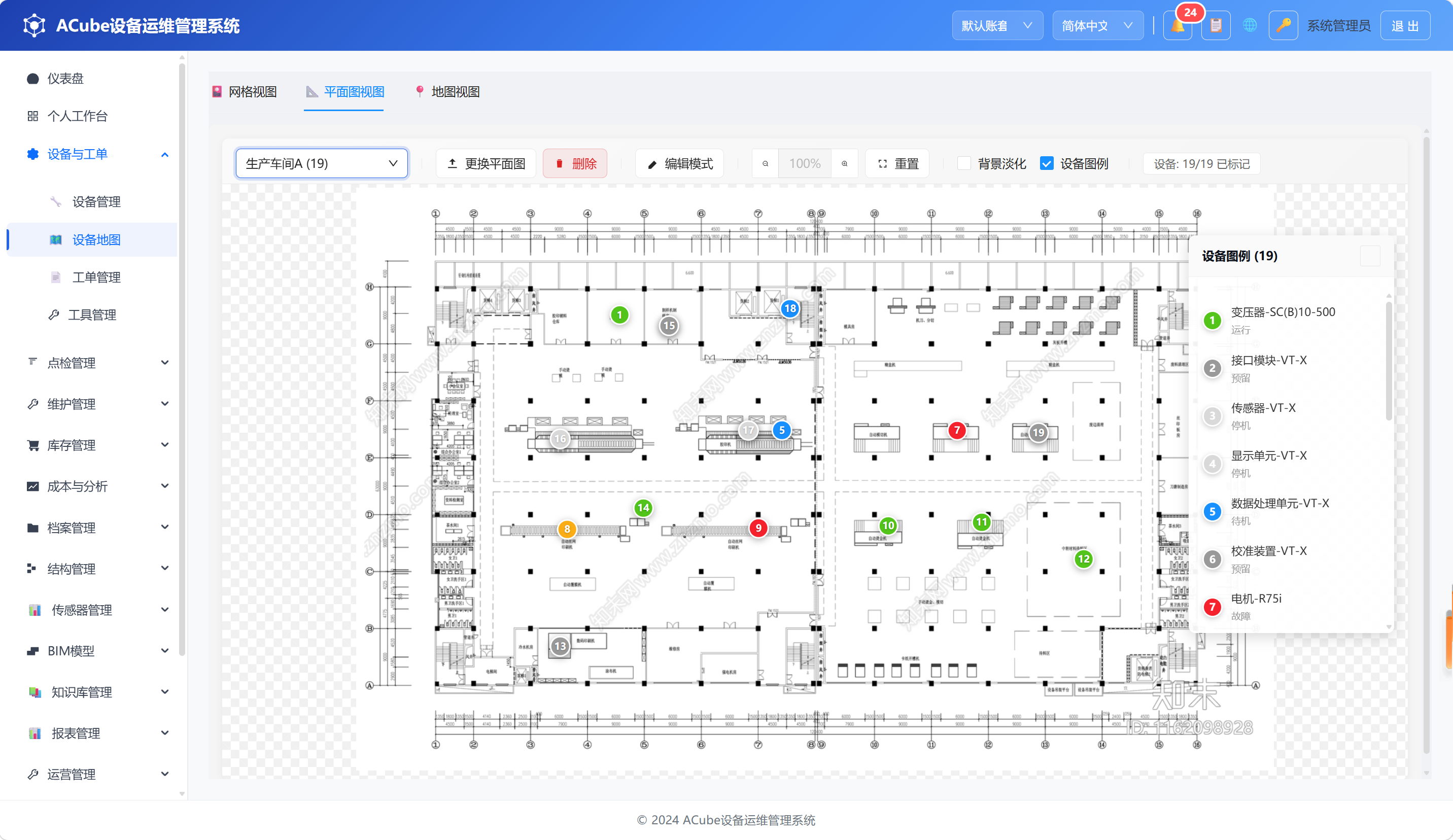

资产档案	设备地图	设备地理位置可视化	地图视图（高德地图标记+热力图+维度切换器）、网格视图（按区域卡片）、平面图视图（厂区平面图标注）、设备定位/导航

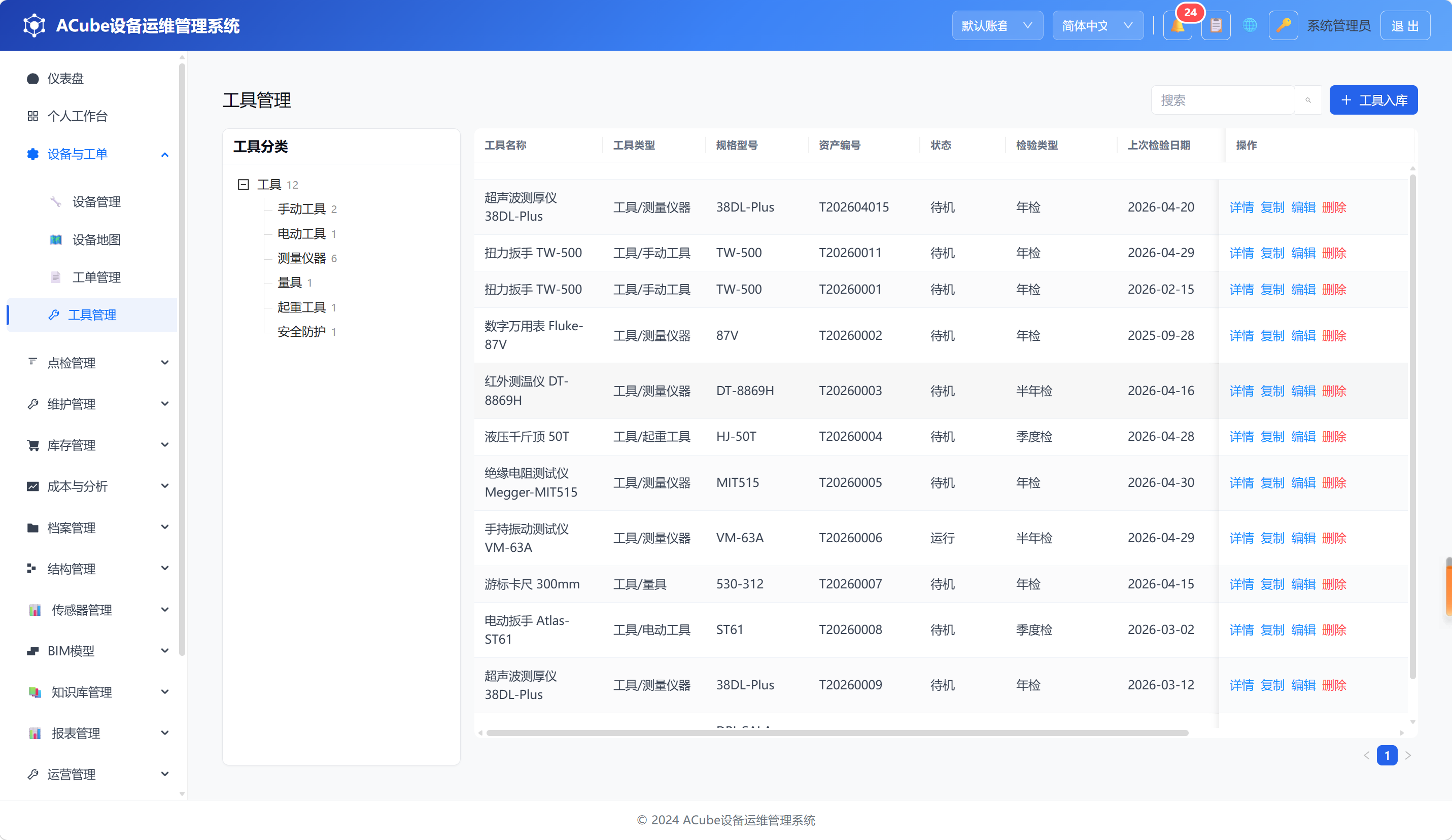

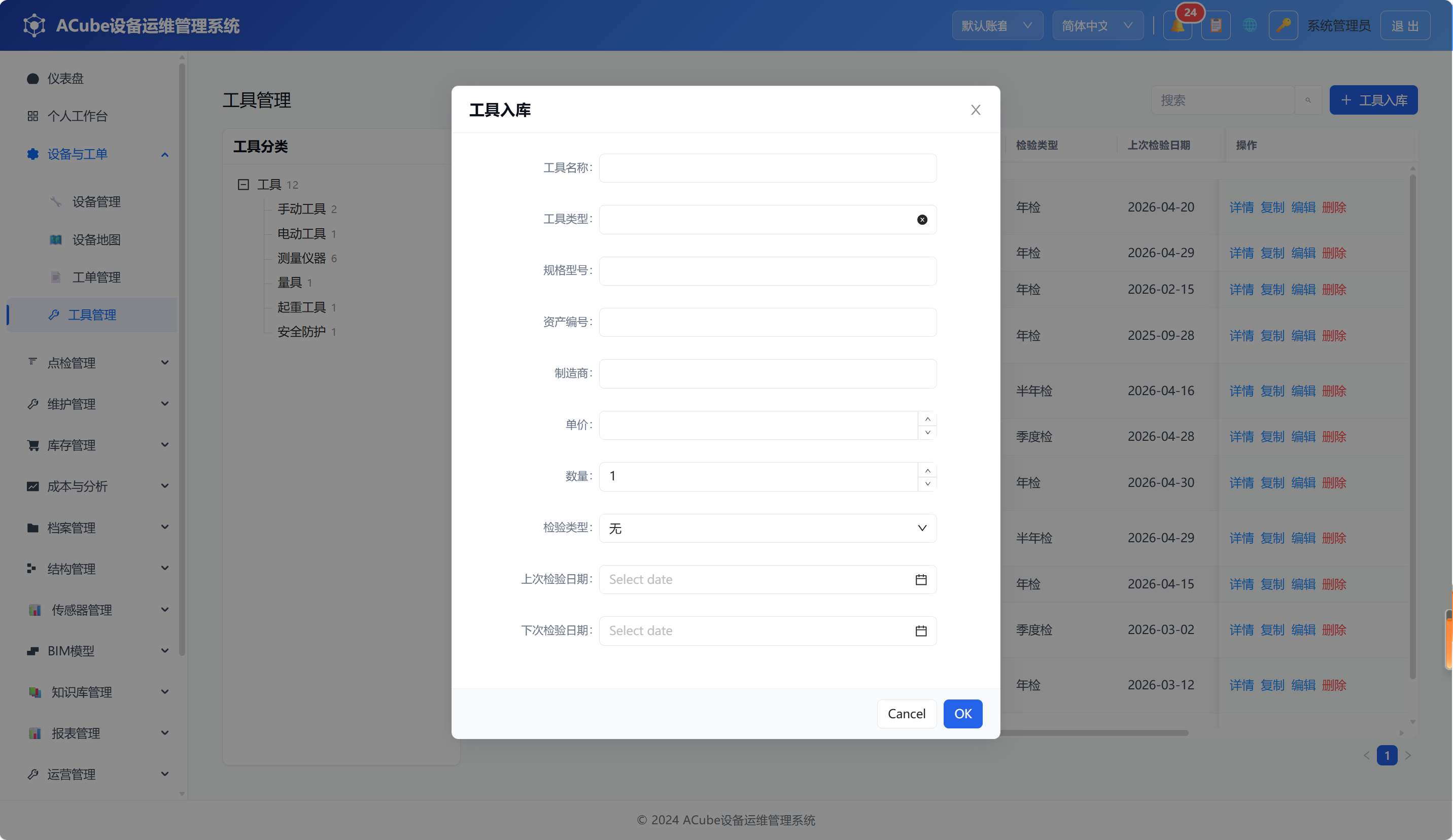

资产档案	工具管理	工具资产台账与定期检验管理	工具列表、工具类型树筛选、新增/编辑/删除/复制工具、定期检验类型设定、下次检验日期自动计算
作业与报告	工单管理	运维工单全流程管理	工单列表、新建/查看/编辑/删除工单、状态流转（待处理→进行中→已完成/已取消）、工单材料、费用成本、时间线、评价、审批、组合工单、归档PDF、数据导出
作业与报告	汇总报告	多点检单汇总统计与导出	按客户/期间合并多个点检工单统计结果、合格率/异常项计算、报告审批流、PDF/Excel 导出、批量重算与批量提交
作业与报告	更换零件报价	更换异常项报价与审批反写	从汇总报告生成报价单、报价审批流、审批通过自动反写工单领料、PDF/Excel 导出
作业与报告	现场服务签字	现场服务签字追溯查看	按客户+技师+服务日期归集的签字记录、签名图片查看、关联工单卡片、PDF/Excel 导出、作废管理

---

3.2 页面入口

• PC端：左侧菜单「设备与工单」→ 分两组：
  • 「资产档案」分组：「设备管理」「设备地图」「工具管理」（需要对应权限）
  • 「作业与报告」分组：「工单管理」「汇总报告」「更换零件报价」「现场服务签字」（需要对应权限）
• 移动端：

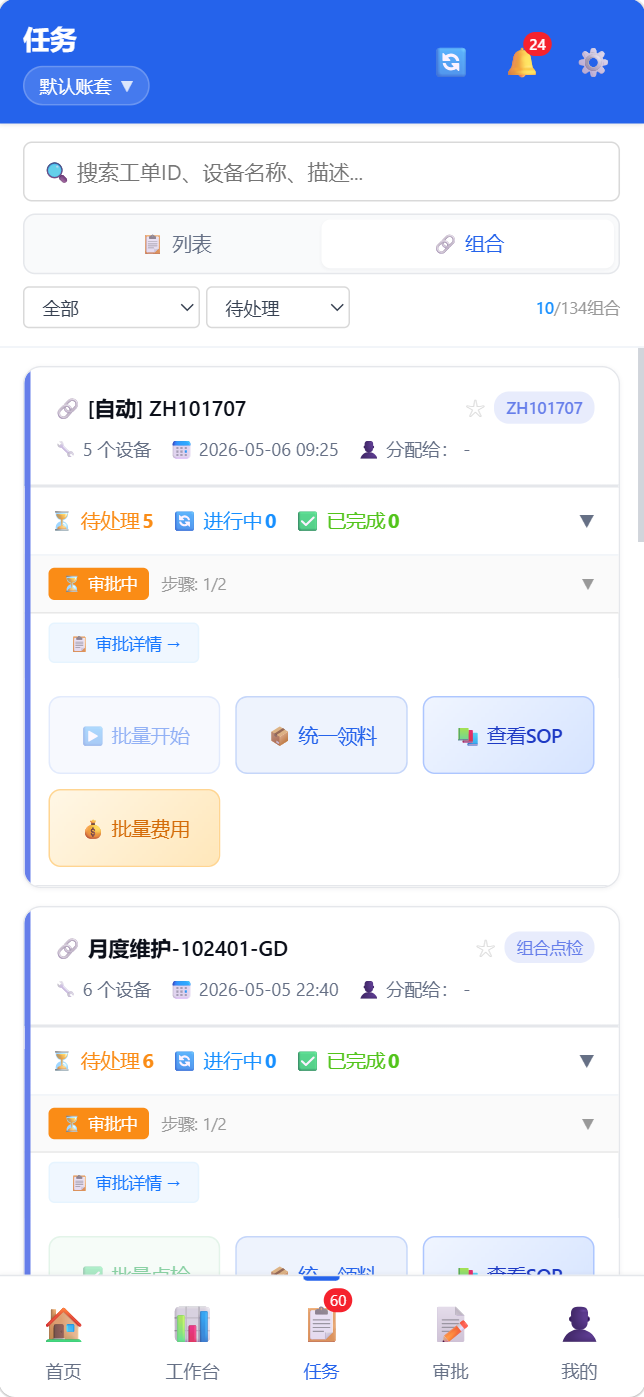

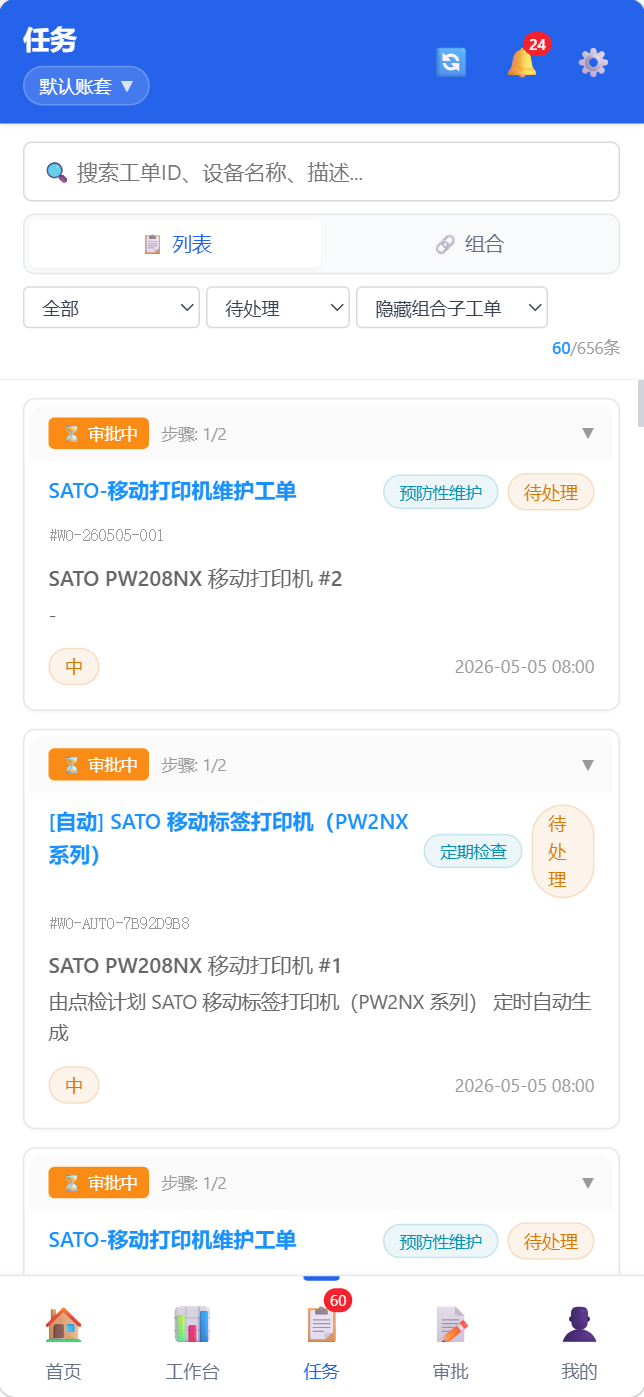

  • 底部导航栏「📋 任务」Tab（需要「移动端查看工单」权限）
  • 底部导航栏「📊 工作台」Tab（待办/完成/KPI概览）
  • 底部导航栏「📝 审批」Tab（审批任务处理）

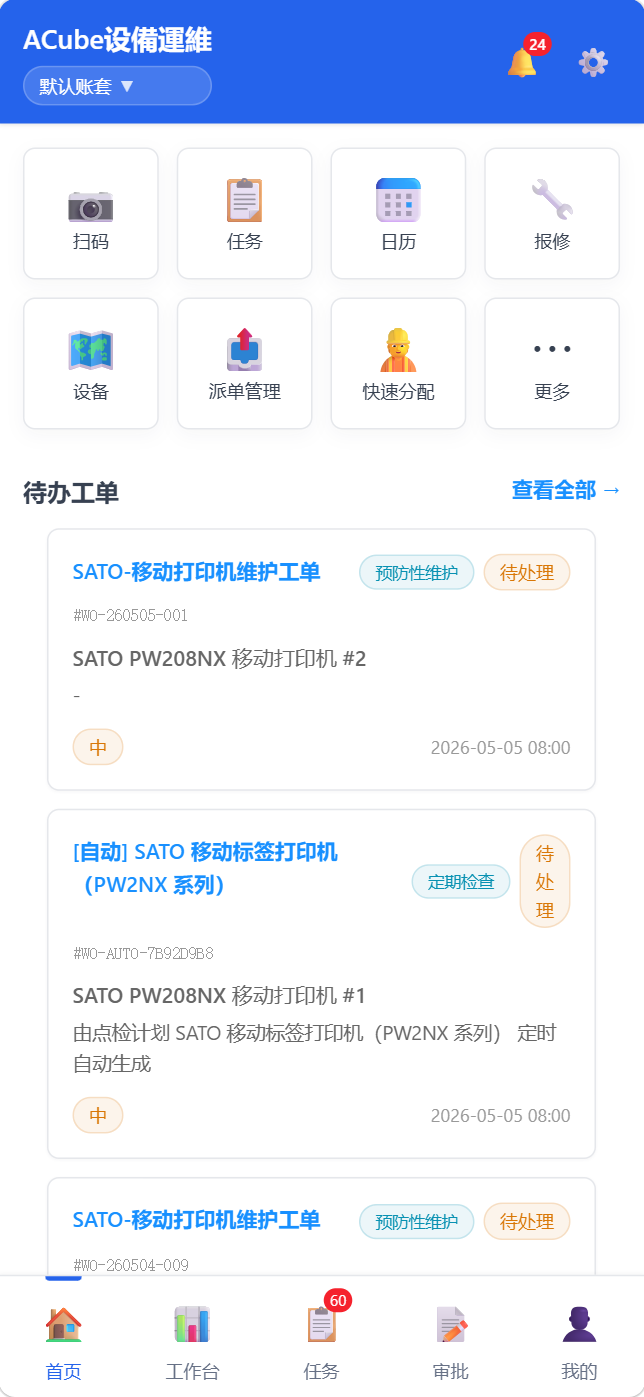

  • 首页快捷操作「📋 任务」「🔧 报修」「🗺️ 设备地图」「📷 扫码」等
  • 首页展开区域更多入口：「📦 设备盘点」「🔄 交接班」「🛒 采购申请」「⚠️ 库存预警」等

---

3.3 PC端 - 设备管理

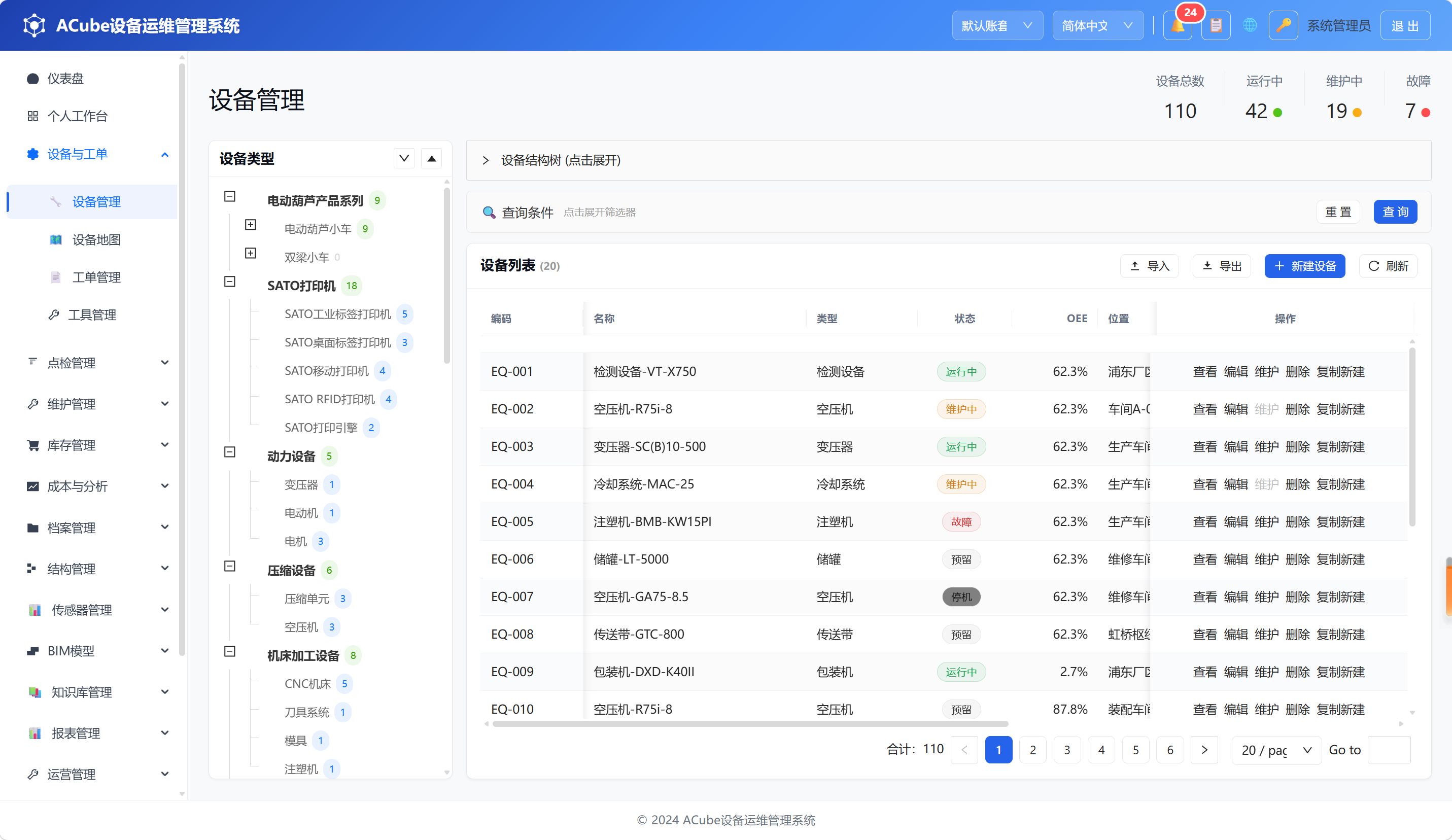

3.3.1 页面布局

设备管理页面由以下区域组成：

1. 左侧设备类型树 — 按设备类型层级筛选，支持展开/折叠
2. 右侧主内容区：
   • 设备结构树（可折叠面板，默认收起）— ECharts 树形图展示设备层级关系
   • 顶部查询条件栏（默认折叠，点击展开）
   • 操作按钮行（「新增设备」「刷新」「类型折叠」）
   • 设备表格（分页、排序、行操作）
3. 设备详情弹窗 — 点击「查看」打开

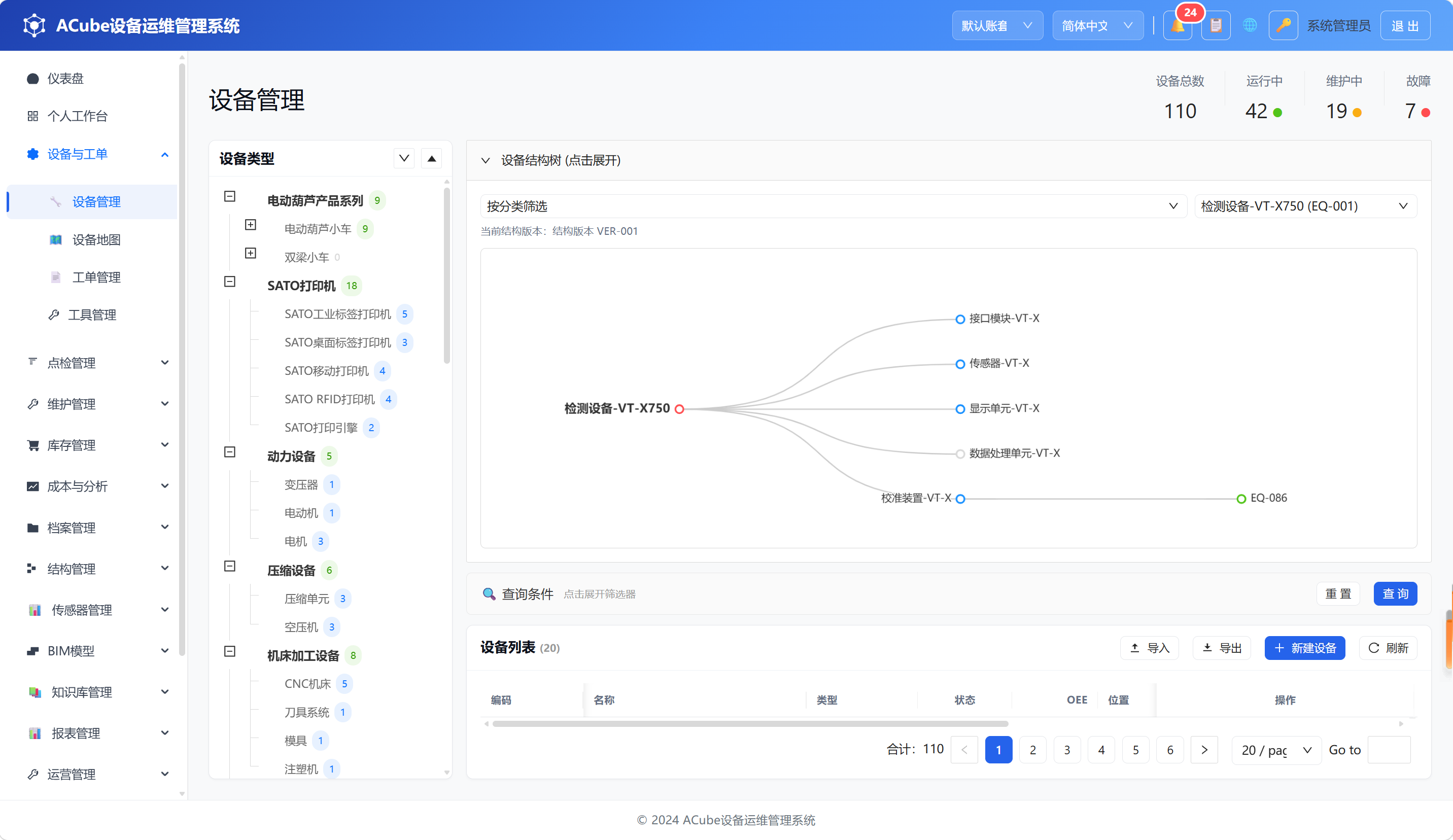

3.3.2 设备结构树

设备管理页面右侧内容区顶部有一个「设备结构树」可折叠面板（默认收起）。点击面板标题栏展开后：

1. 分类筛选：通过下拉树选择设备类型，过滤结构树中展示的设备范围
2. 设备选择：下拉搜索选择特定设备，高亮该设备在结构树中的节点
3. 结构版本：显示当前结构版本号
4. ECharts 树形图：以横向树形图展示设备之间的父子层级关系
   • 节点显示设备名称和编号
   • 支持缩放、拖拽、展开/折叠节点
   • 点击节点可查看设备详情
   • 右侧预留空间避免深层节点挤在一起

需要「管理设备结构」权限才能编辑设备结构关系。

3.3.3 设备列表

设备表格展示以下字段：

列名	说明
设备编号	设备唯一编码 equipment_id
设备名称	多语言名称（按当前语言显示）
设备类型	从设备类型档案加载，支持多语言
状态	运行中/故障/空闲/维护中/停机/预留
OEE (%)	设备综合效率百分比
位置	设备所在物理位置
部门	所属部门名称
所属客户	关联客户名称
标签	蓝色标签，可多个
最后维护	最后一次维护日期
下次维护	计划下次维护日期
操作	查看/编辑/维护/删除/复制新建

3.3.4 查询筛选

点击查询条件栏可展开筛选面板，支持以下条件：

筛选项	说明
设备编号	精确搜索设备编码
名称	模糊搜索设备名称
类型	下拉选择设备类型
状态	运行中/故障/空闲/维护中/停机
位置	树形选择器，支持位置层级筛选
部门	下拉选择所属部门
所属客户	按客户分类联动过滤客户

点击「查询」执行筛选，点击「重置」清空所有条件。

3.3.5 新增设备

点击「新增设备」按钮打开创建表单，字段包括：

字段	说明	是否必填
设备编号	唯一编码	自动生成（可手动修改）
设备名称	中文名称	是
英文名称	国际化	否
日文名称	国际化	否
设备类型	从设备类型档案选择	是
状态	默认「空闲」	是
型号	设备型号	否
制造商	生产厂家	否
资产编码	企业资产编号	否
位置	树形选择物理位置	否
部门	所属部门	否
所属客户	关联客户	否
OEE	默认 85%	否
安装日期	设备安装日期	否
保修截止	保修到期日期	否
上次维护	最近维护日期	否
下次维护	计划维护日期	否
调试日期	设备调试/投产日期	否
报废日期	设备报废日期	否
是否特种设备	标记是否为特种设备（勾选后展开强检配置）	否
特种设备类型	锅炉/压力容器/电梯/起重机械等	否
强检周期(天)	法定强制检验间隔天数	否
上次强检日期	最近一次强制检验日期	否
下次强检日期	下次强检计划日期（自动推算）	否
强检证书编号	特种设备检验合格证书编号	否
证书到期日	检验合格证书截止有效期	否
备注	自由文本	否
标签	多选标签	否
图片	设备照片上传	否
主要参数	设备技术参数	否
关联备件	多选关联备件	否

填写完成后点击「保存」创建设备。需要「创建设备」权限。

设备类型默认值：如果左侧类型树中已选中某个类型，新建时设备类型会自动填入该类型。

3.3.6 编辑设备

点击设备行的「编辑」按钮，打开编辑表单。表单字段与新增表单一致，已填充当前设备信息。修改后点击「保存」提交更新。需要「编辑设备」权限。

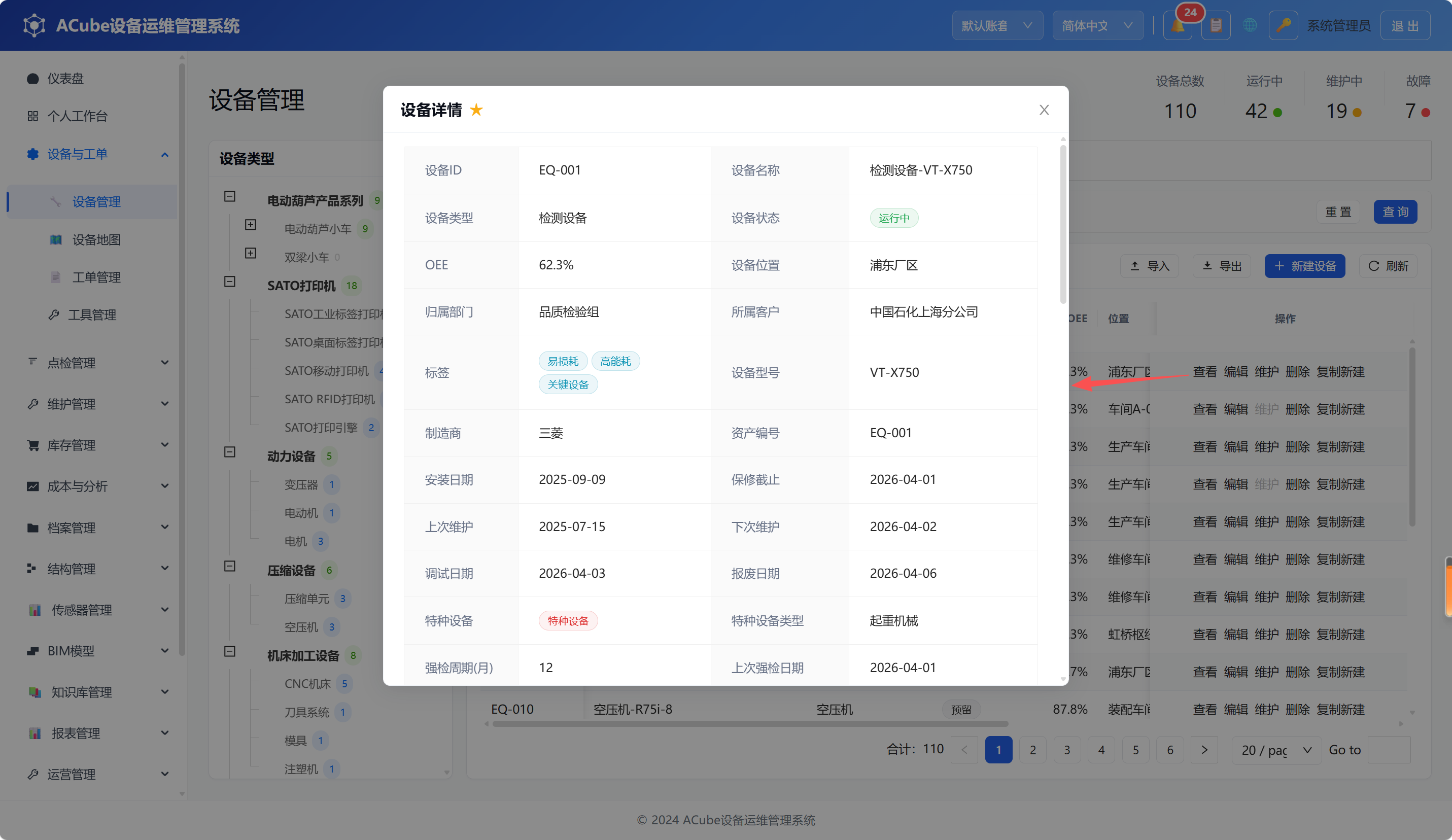

3.3.7 设备详情

点击「查看」按钮打开设备详情弹窗，展示：

基本信息区（a-descriptions 双列排版）：

• 设备编号、设备名称（多语言）、设备类型、当前状态
• OEE（设备综合效率）、设备位置、归属部门、所属客户
• 设备标签、设备型号、制造商、资产编号
• 安装日期、保修到期、最后维护、下次维护
• 调试日期、报废日期
• 设备参数（键值对标签）、关联备件
• 特种设备标识及强检信息（如有）：特种设备类型、强检周期、上次/下次强检日期、证书编号/到期日
• 设备 QR 码链接

健康评分组件：可视化展示设备综合健康评分（雷达图/仪表盘等形式）。

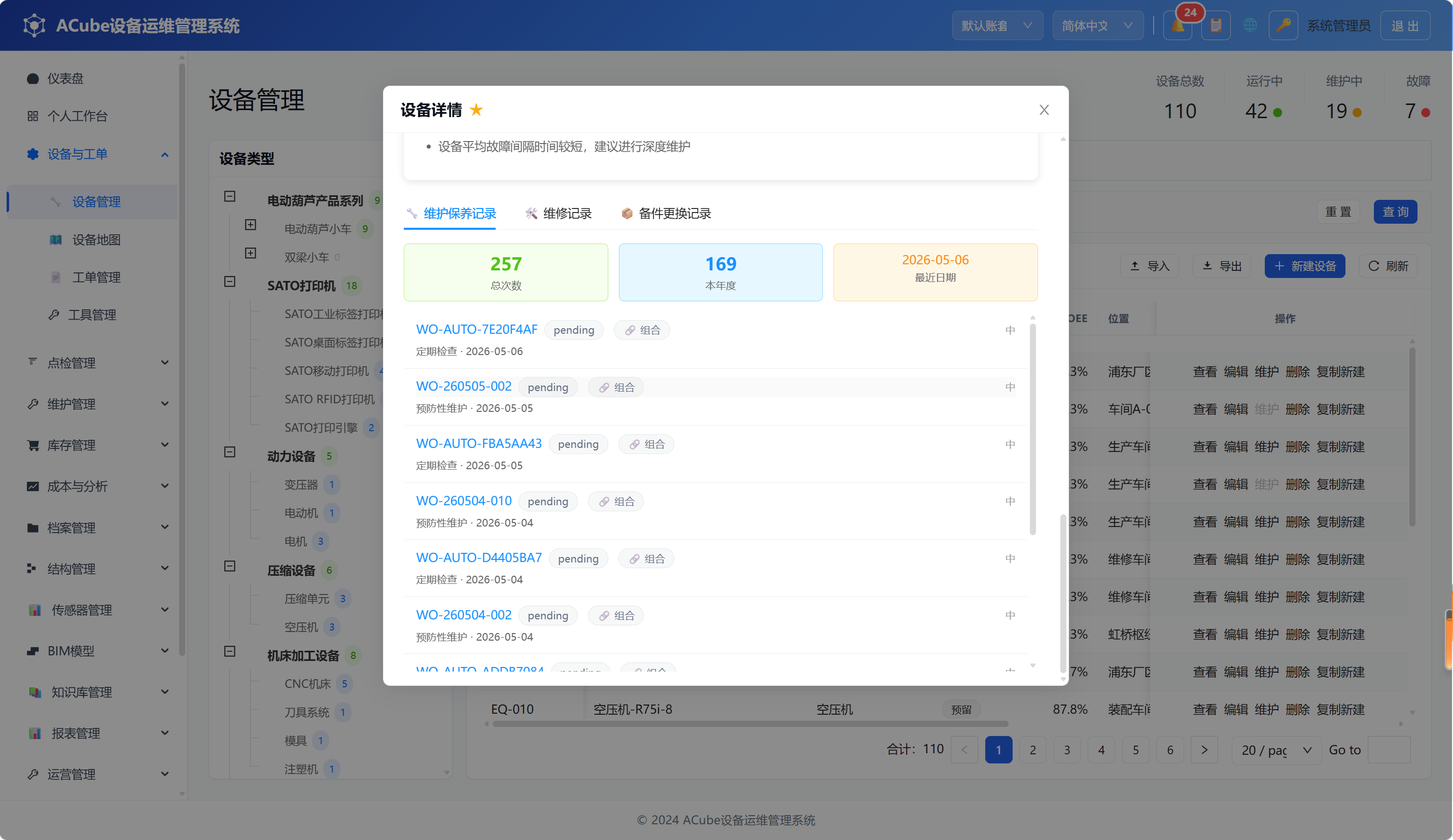

设备历史记录 Tab（详情弹窗内嵌页签）：

Tab	内容
🔧 维护保养记录	汇总统计（总次数/本年度/最近日期）+ 维护工单列表（可滚动加载更多）
🔧 维修记录	汇总统计 + 维修工单列表（含组合标记）
📦 备件更换记录	汇总统计（总次数/总费用）+ 备件使用明细列表

每个工单记录可点击跳转到对应工单详情。顶部有收藏星标（★/☆），支持收藏/取消收藏设备。

需要「查看设备」权限。

3.3.8 其他操作

操作	按钮	所需权限	说明
维护	维护	编辑设备	将设备状态改为「维护中」
删除	删除	删除设备	二次确认后删除设备
复制新建	复制新建	复制设备	以当前设备为模板创建新设备
导入	顶部「导入」按钮	导入设备	上传 CSV/Excel 文件批量导入设备
导出	顶部「导出」下拉按钮	导出设备	导出设备列表为 CSV / JSON / PDF 台账
刷新	顶部「刷新」按钮	—	重新加载设备列表

设备导入模板下拉说明：点击顶部「导入」按钮打开导入弹窗，可下载 Excel 模板（.xlsx）。模板中「设备类型（type_code）」与「设备型号（model_code）」两列带下拉框，下拉值来自本租户已建档的设备类型与设备型号档案；导入 C9 行业模板包后，行业设备类型会自动带入下拉。手工填写非下拉值不会阻止导入（参照编码缺失仅告警）。模板的「字段说明」工作表对 type_code、model_code、is_component、component_kind、parent_code 五列有填写说明。

3.3.9 设备类型树

左侧设备类型树按层级展示所有设备类型。操作方式：

• 点击类型节点 → 右侧列表筛选为该类型及其子类型的设备
• 点击节点旁的箭头 → 展开/折叠子类型
• 「全部分类」→ 显示所有设备
• 「全部折叠」→ 收起所有展开的节点

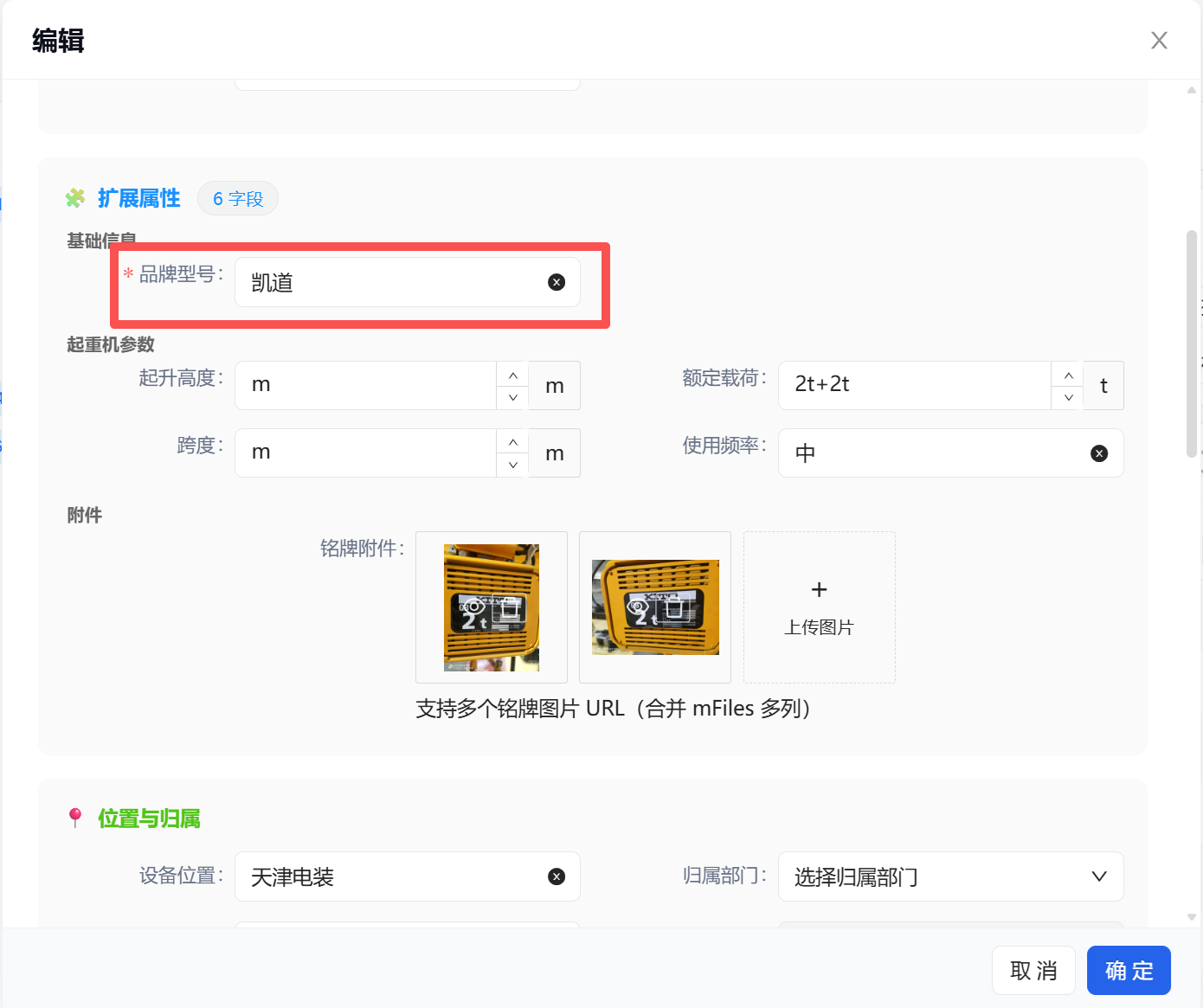

3.3.10 装备分类筛选（品牌过滤）

在新增/编辑设备表单中，如果系统配置了「品牌类型」自定义字段（brand_type），则设备类型下拉框将按品牌前缀过滤可选类型：

• 配置规则：品牌选项通过 meta.type_id_prefixes 定义该品牌下可选的设备类型前缀
• 未选品牌：如果品牌字段已配置但未选值，设备类型下拉框禁用并提示「请先填写设备品牌类型」
• 已选品牌：仅显示该品牌对应的设备类型，同时自动并入通用类型前缀
• 品牌-类型联动：切换设备类型时，型号下拉框自动刷新为对应类型下的可用型号

此功能在设备结构树「子件生成」弹窗（Generate Components）中同样生效。

3.3.11 设备型号绑定

新增/编辑设备时，选择设备类型后可进一步绑定设备型号：

• 型号下拉：选择设备类型后，系统异步加载 /api/v1/equipment-models/options?type_id=xxx 接口返回的型号列表
• 型号缓存：已加载的型号选项按 type_id 缓存，避免重复请求
• 强制刷新：型号选项异步加载完成后通过 generateModelOptionsTick 触发表格重渲染
• 操作：选择型号后，设备表单中的 model 字段自动填充

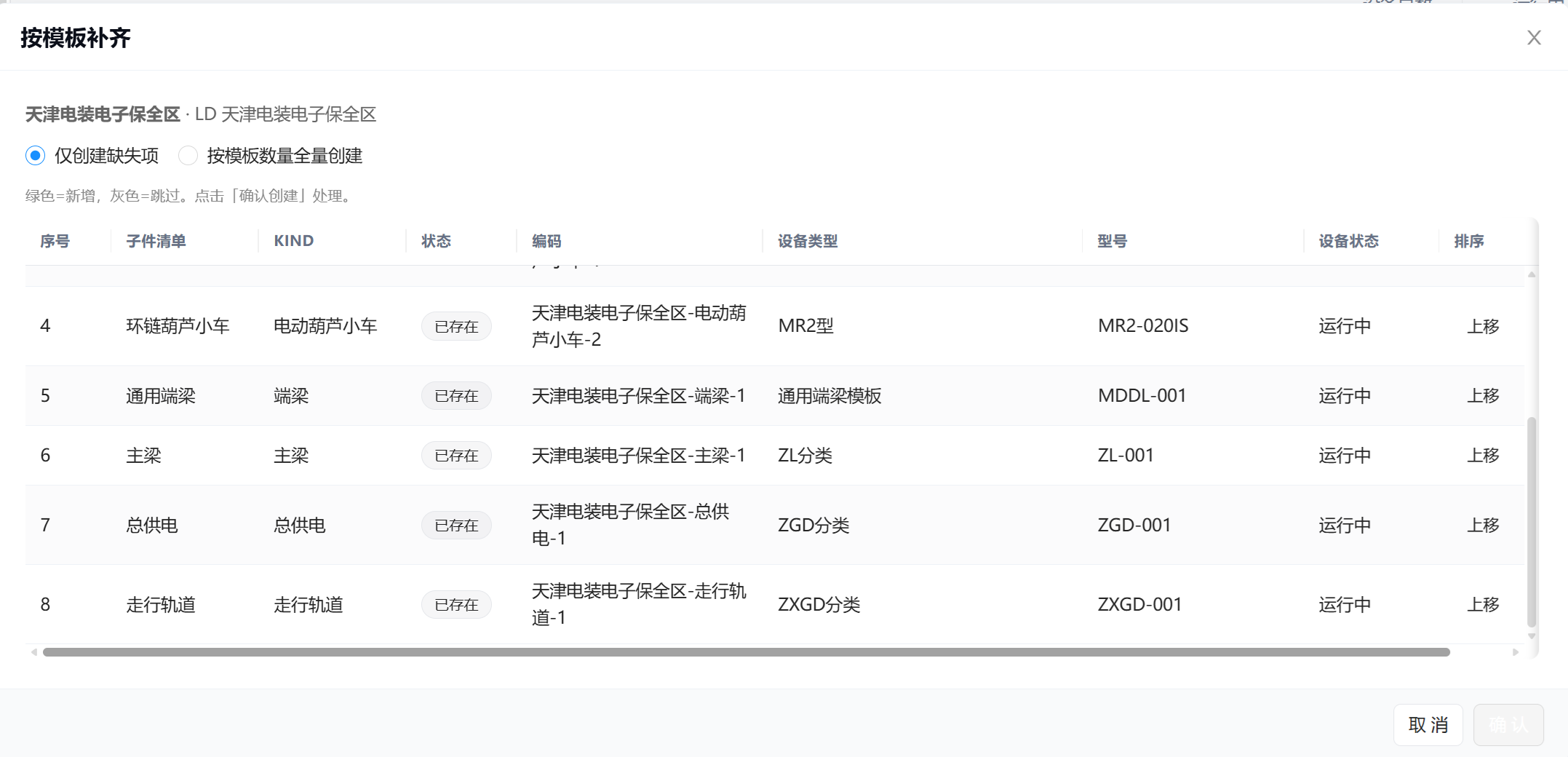

在设备结构树的「子件生成」Diff 表格中同样支持行内型号下拉编辑。

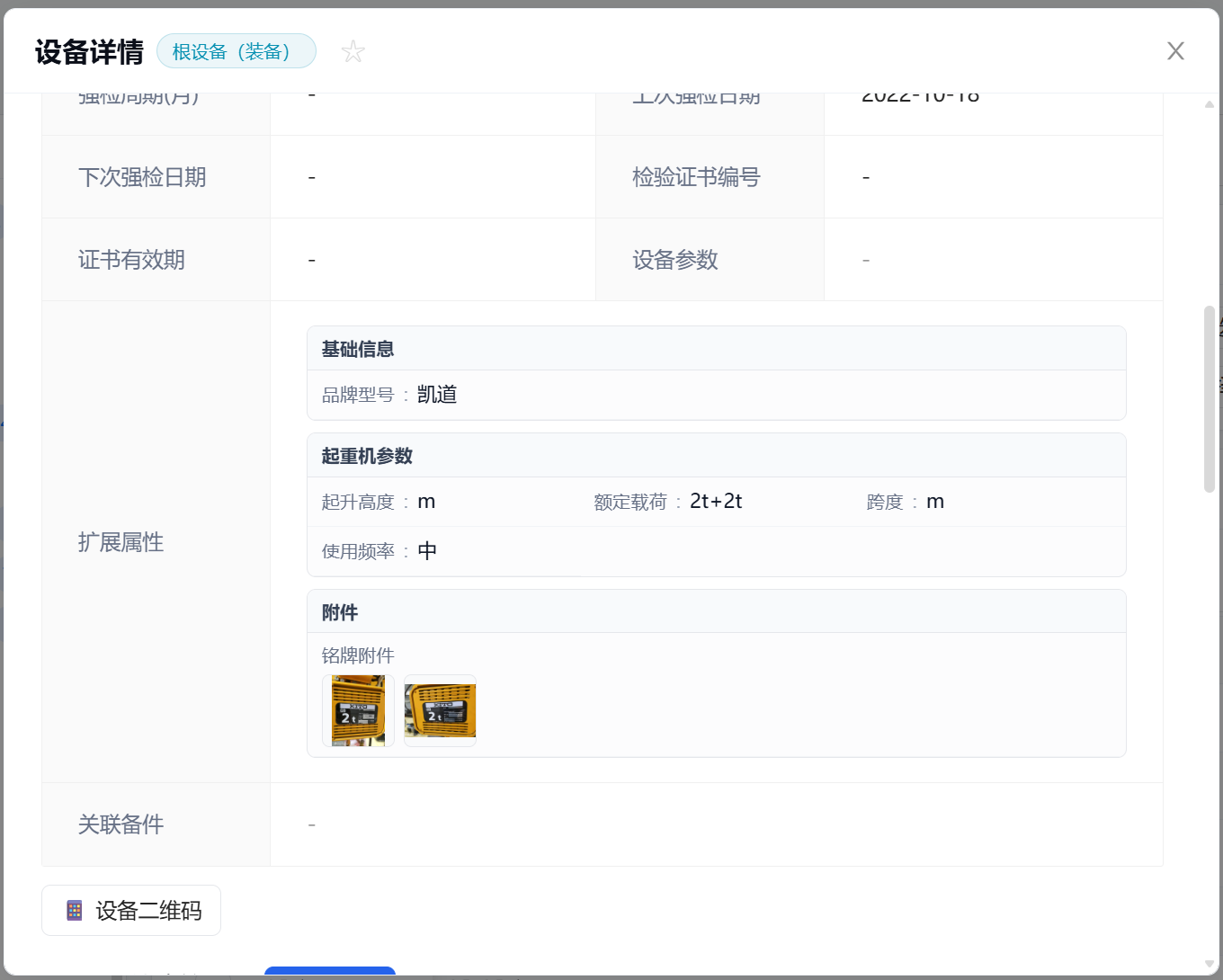

3.3.12 设备扩展自定义字段

设备档案支持通过自定义字段（Custom Field Definitions）扩展额外属性：

• 字段定义：由管理员在系统配置中定义 extra_attributes 的自定义字段（如品牌类型、额定功率、安装环境等）
• 表单渲染：新增/编辑设备表单中，根据 custom_field_definitions 动态渲染对应的输入控件（文本、下拉、日期等）
• 必填校验：标记为 required 的自定义字段在保存时强制校验
• 详情展示：设备详情弹窗中展示所有已填写的自定义扩展属性

---

3.4.1 页面布局

工单管理页面由以下区域组成：

1. 顶部标题栏 — 标题 + 总记录数 + 操作按钮（「新建工单」下拉按钮（主按钮新建普通工单，下拉可选「🧭 巡检工单」，见 §3.4.7）、「刷新」「导出CSV」）
2. 查询筛选栏（默认折叠为快速筛选条，点击展开为完整表单）
   • 折叠态：机构视图下显示标题关键词/状态/类型/装备子工单开关；装备视图下显示装备计划/标题/根设备/类型/状态/客户
   • 展开态：5 列网格布局，含工单编号/标题/装备计划/设备类型/设备/状态/类型/位置/部门/客户分类/客户/优先级/计划开始/计划结束等

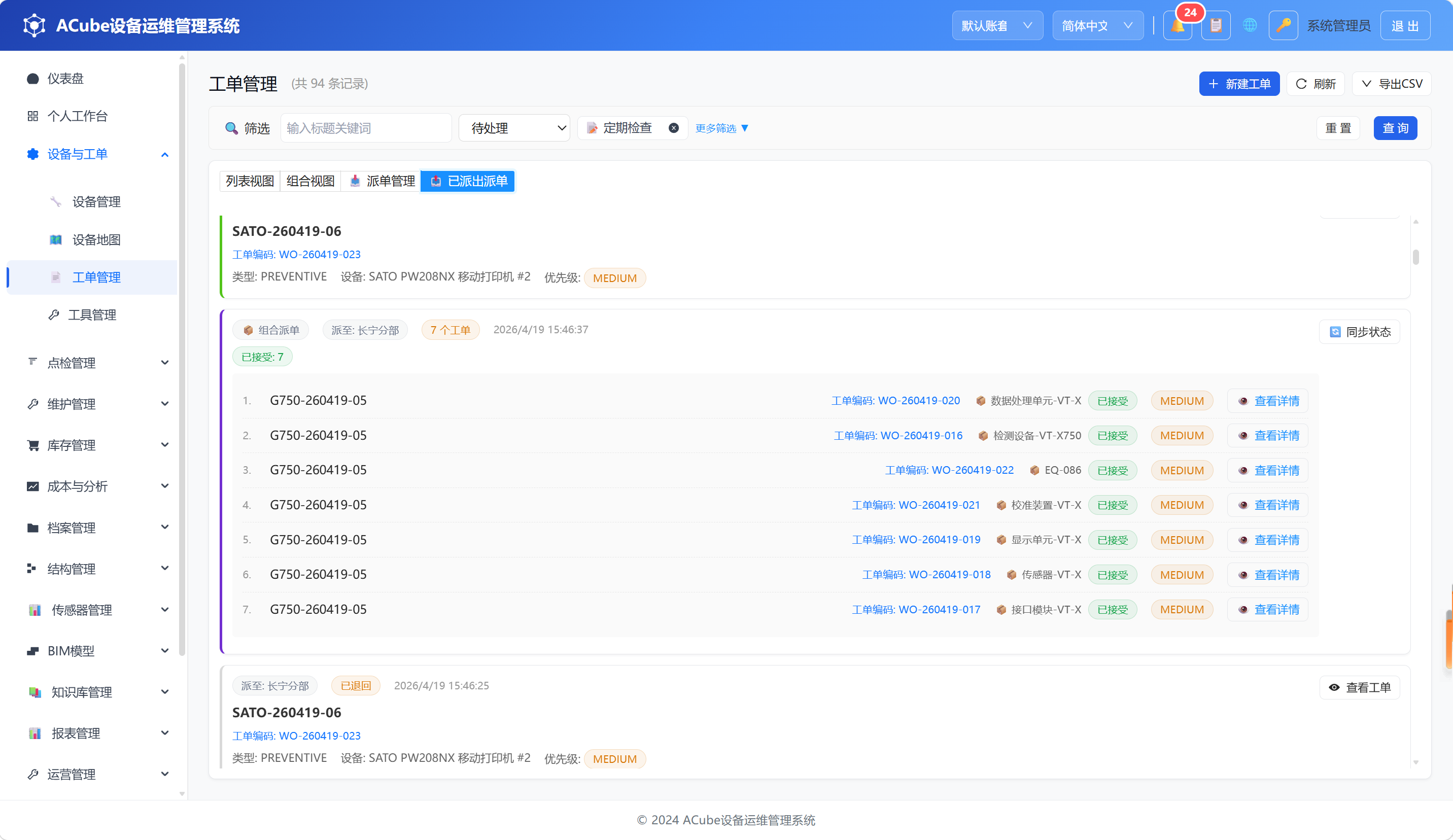

3. 视图切换按钮组 — 「机构视图」「装备视图」+ 📥「派单管理」📤「已派出派单」
4. 工单表格（分页、排序、行操作）— 机构视图
5. 装备卡片列表 — 装备视图，按组合工单聚合
6. 工单详情弹窗 — 点击「查看」打开
7. 新增/编辑工单弹窗 — 表单创建或修改工单

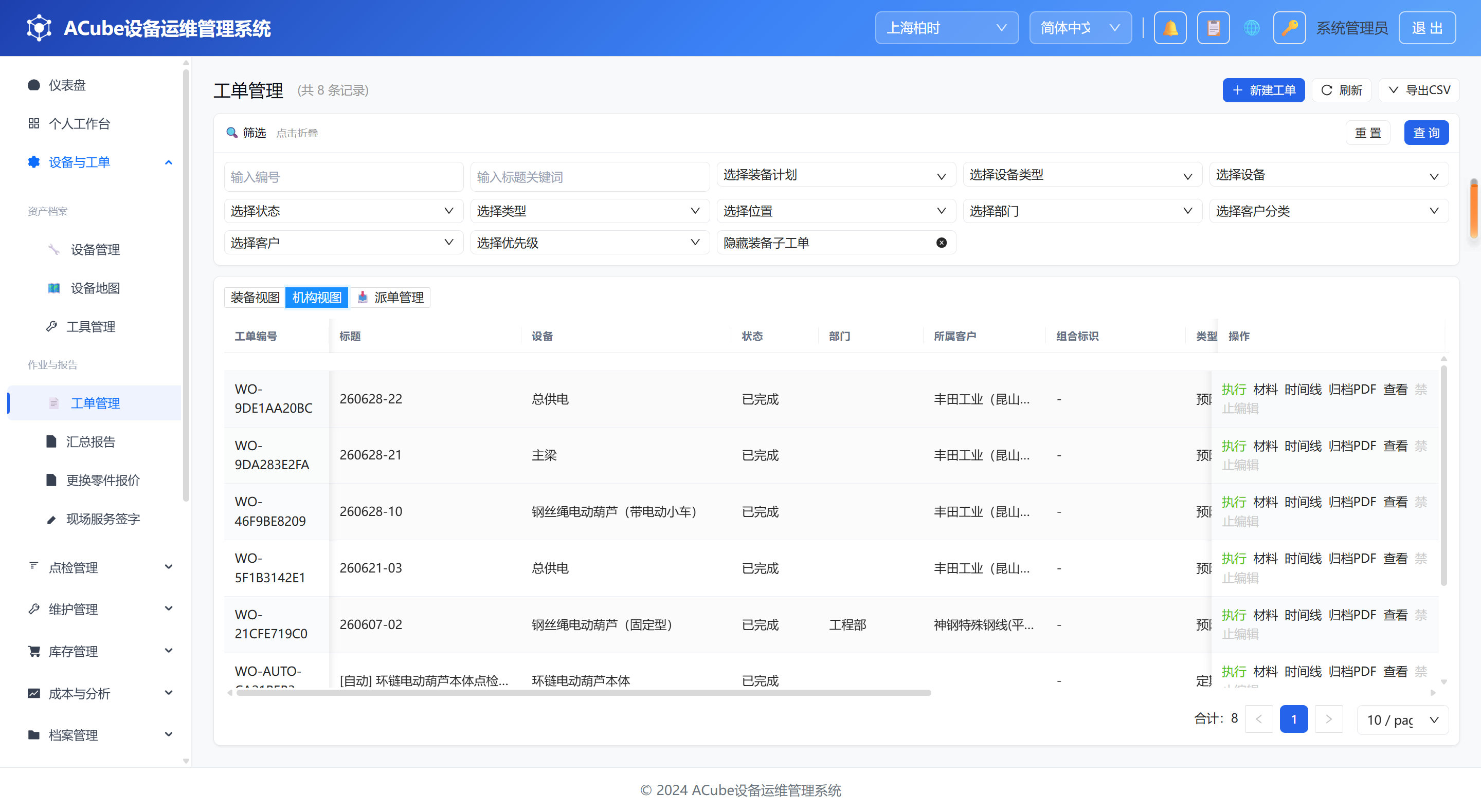

3.4.2 工单列表

工单表格展示以下字段：

列名	说明
工单编号	工单唯一编码 work_order_id
工单标题	含外包标记（🏢外包）
设备名称	关联设备的多语言名称
状态	待审批/待处理/已分配/进行中/已派单/已完成/已评价/已取消
部门	所属部门名称
所属客户	关联客户名称
组合标识	所属组合的计划名或组 ID（🔗 前缀）；点击可按组 ID 精确筛选出同组全部工单，列表上方出现可关闭的蓝色筛选标签「🔗 已筛选同组工单: …」
工单类型	预防性维护/故障维修/定期检查/巡检/改进升级/校准/安装/大修/强制检验/工具维护；其中巡检类按组合归属区分显示标签：紫色「巡检组」= 巡检组合的子工单，蓝色「巡检」= 独立巡检工单
优先级	低/中/高/紧急（紧急仅在维护计划工单模板中可选）
负责人	指派执行人姓名
创建时间	工单创建时间
附件	附件数量，点击可查看（📎(N)）
计划开始	计划开始时间
实际开始	实际开始时间
完成时间	工单完成时间
操作	根据当前状态显示不同操作按钮（见下）

操作列按钮详解（代码校验 @ workorder.js workOrderColumns computed）：

按钮	触发条件	所需权限	说明
执行	点检/巡检类工单	workorder:execute	跳转点检执行页（待审批/已拒绝时置灰）
材料	任意状态	workorder:view	打开工单材料弹窗
时间线	任意状态	workorder:view	查看状态变更日志
归档PDF	已完成/已评价	—	打开/按需生成归档 PDF
查看	任意状态	workorder:view	打开详情弹窗
编辑	非已完成/已评价	workorder:update	打开编辑表单（组合子工单隐藏）
开始	待处理 + 非点检类	workorder:update	状态 → 进行中（审批锁定期间置灰）
关闭	进行中 + 非点检类	workorder:update	打开关闭原因弹窗（审批锁定期间置灰）
取消	待处理/进行中	workorder:delete	状态 → 已取消（审批锁定期间置灰）
删除	待处理（非待审批）	workorder:delete	二次确认后永久删除
恢复	已取消	workorder:update	状态 → 已分配
撤销审批	待审批（非组合工单）	workorder:delete	撤回审批申请
重新提交	审批已撤销（非组合工单）	workorder:update	重新提交审批

审批锁定机制：工单处于「待审批」或「审批已拒绝」状态时，「开始」「关闭」「取消」等状态变更按钮自动置灰禁用，避免绕过审批流程操作工单。

ℹ️**「巡检」类型筛选的混叠说明**：按类型筛选「巡检」会同时返回独立巡检工单与巡检组合的子工单，两者通过工单类型列的「巡检」（蓝）/「巡检组」（紫）标签区分；统计口径上巡检组子工单计入巡检统计属正常设计。

3.4.3 工单状态流转

待审批 ──通过──→ 待处理 ──分配──→ 已分配 ──开始──→ 进行中 ──关闭──→ 已完成 ──评价──→ 已评价
  │                 │                                    │                  │
  └──拒绝──→ 拒绝     └──取消──→ 已取消 ←──取消──           └──派单──→ 已派单
                                                      └──取消──→ 已取消

已取消 ──恢复──→ 已分配
已取消 ──删除──→ (移除)
审批已拒绝 ──重新提交──→ 待审批

主要状态说明：

当前状态	可执行操作	所需权限
待审批	通过/拒绝	审批工单
待审批	撤销审批	编辑工单

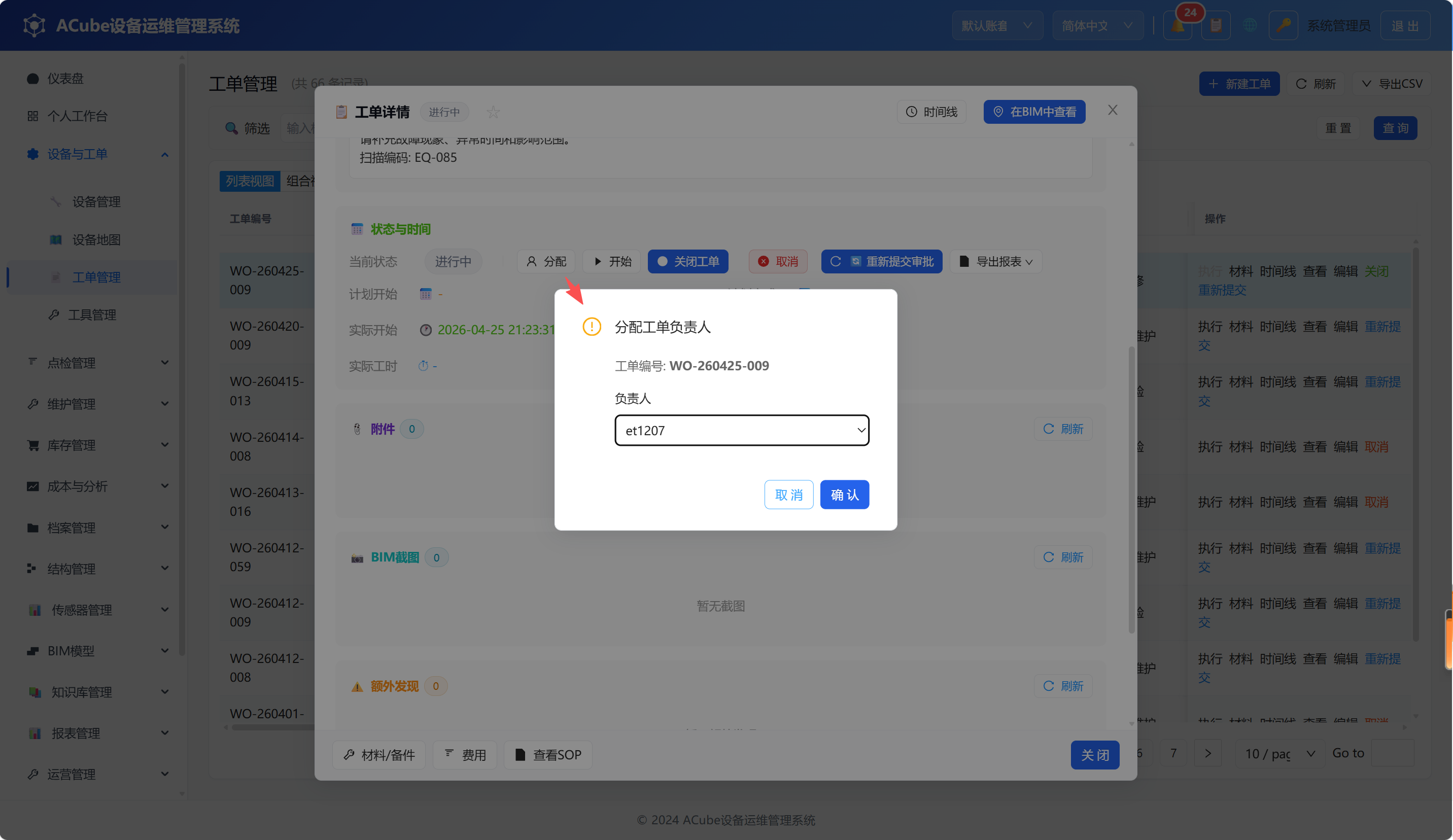

待处理	分配（指派执行人）	编辑工单
待处理	开始（非点检类）、执行（点检类）	编辑工单 / 执行工单
待处理	取消	取消工单
待处理	删除	删除工单
已分配	开始（非点检类）、执行（点检类）	编辑工单 / 执行工单
已分配	取消	取消工单
进行中	关闭（非点检类）、继续执行（点检类）	编辑工单 / 执行工单
进行中	取消	取消工单
进行中	派单给代理店（跨租户）	派单工单
已派单	查看派单状态 / 撤回派单	派单工单
已取消	恢复（回到已分配）	编辑工单
已取消	删除	删除工单
已完成/已评价	查看点检执行结果（只读）	执行工单
审批已拒绝	重新提交（回到待审批）	编辑工单

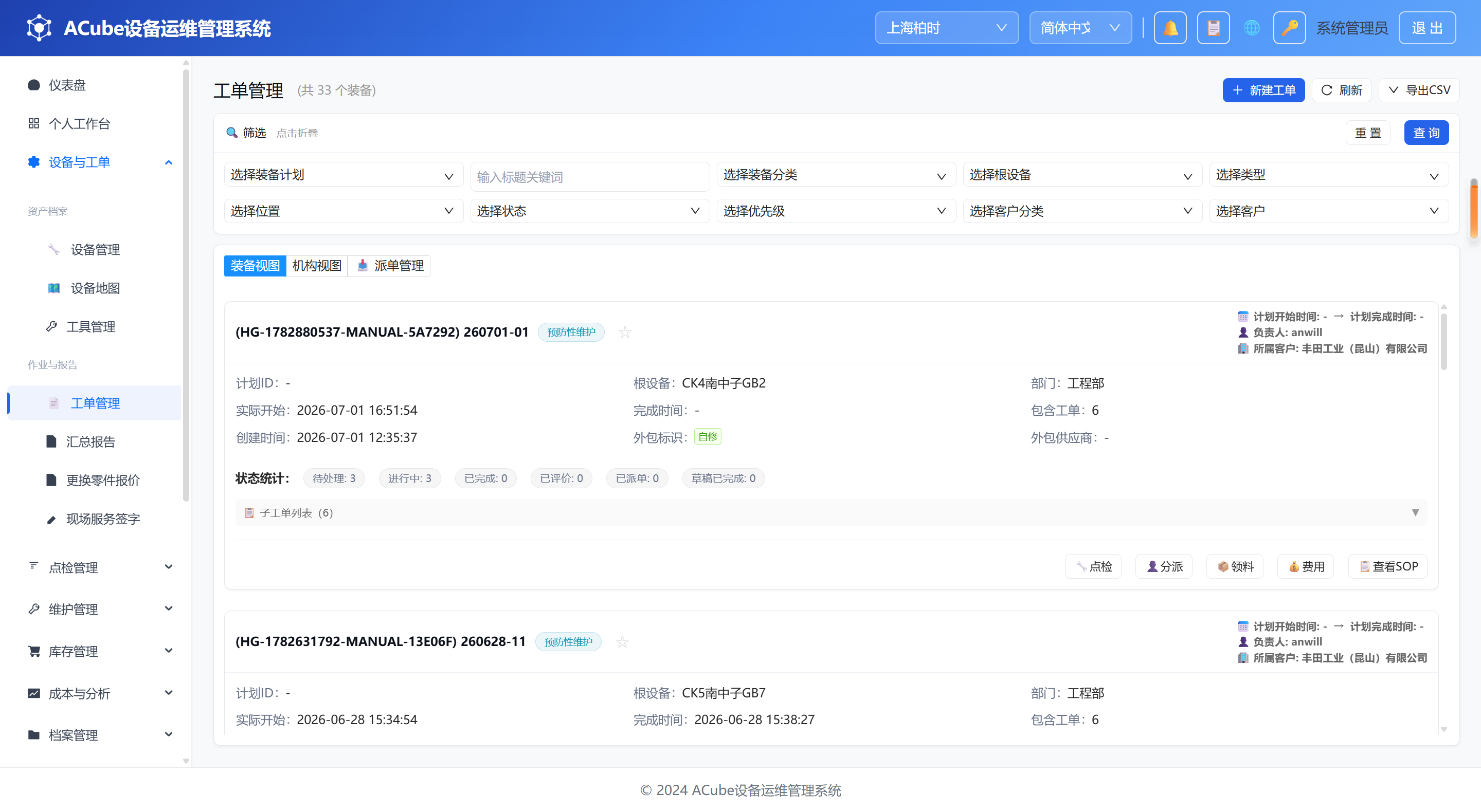

3.4.4 装备视图

切换视图到「装备视图」后，工单按组合计划（hierarchy_group_id）聚合展示为装备卡片：

组合卡片：每个组合显示为一个卡片，包含：

• 组合ID、设备名称（点击可展开/折叠）
• 组合类型标签：蓝色「结构树」= 基于设备结构树的组合工单；紫色「巡检」= 巡检组合工单（创建方式见 §3.4.7）
• 状态统计：⏳待处理 / 🔄进行中 / ✅已完成 数量
• 评价统计：⭐ 已评价/总数 + 平均分
• 累计费用、实际工时汇总

组合列表内操作：

• 「组合设置」— 批量编辑组合内工单的计划时间、外包信息
• 「👤 批量分配」— 统一为组合内所有工单分配同一负责人
• 「🔧 批量点检」— 仅点检类型组合可用，跳转批量点检执行页
• 「▶ 开始执行」— 批量开始组合内待处理工单
• 「📝 批量评估」— 批量评价已完成工单
• 「📊 组合详情」— 打开组合详情弹窗

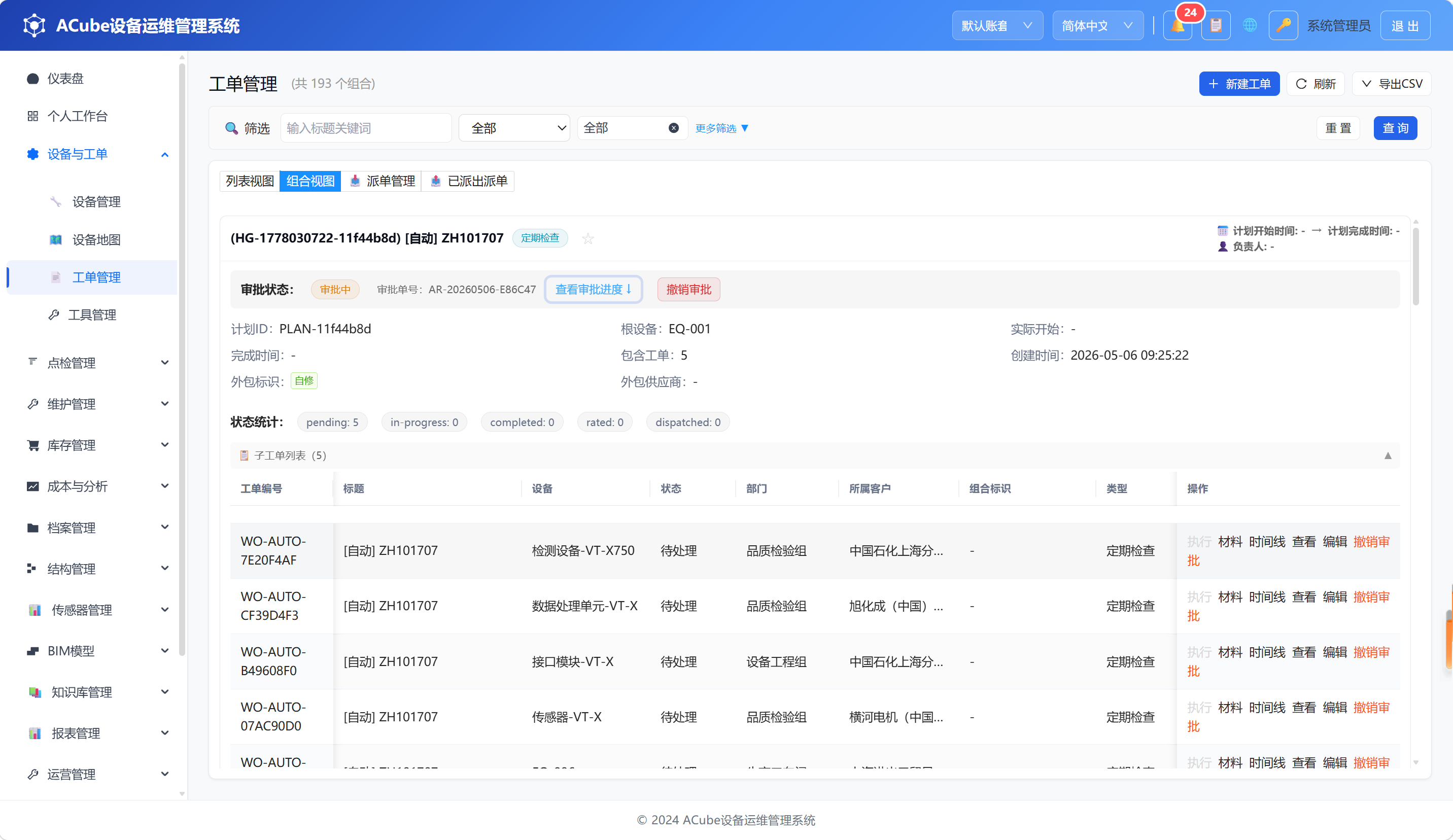

组合详情弹窗：

• 顶部统计面板（状态/评价/费用/工时汇总）
• 子工单表格（工单编号可点击跳转详情，每行有查看详情链接）
• 底部操作栏：「查看组合列表」「👤 批量分配」「🔧 批量点检」「▶ 开始执行」「📝 批量评估」等

组合工单创建：新建工单时，如果选择的设备有子设备，系统自动提示是否创建组合工单—同时为所选设备及其子设备各创建一个工单，归入同一组合计划。

ℹ️组合批量导出报告时，组内工单排序按组合类型区分：巡检组按创建时设定的执行顺序排列，结构树组合按工单号排序。

3.4.5 查询筛选

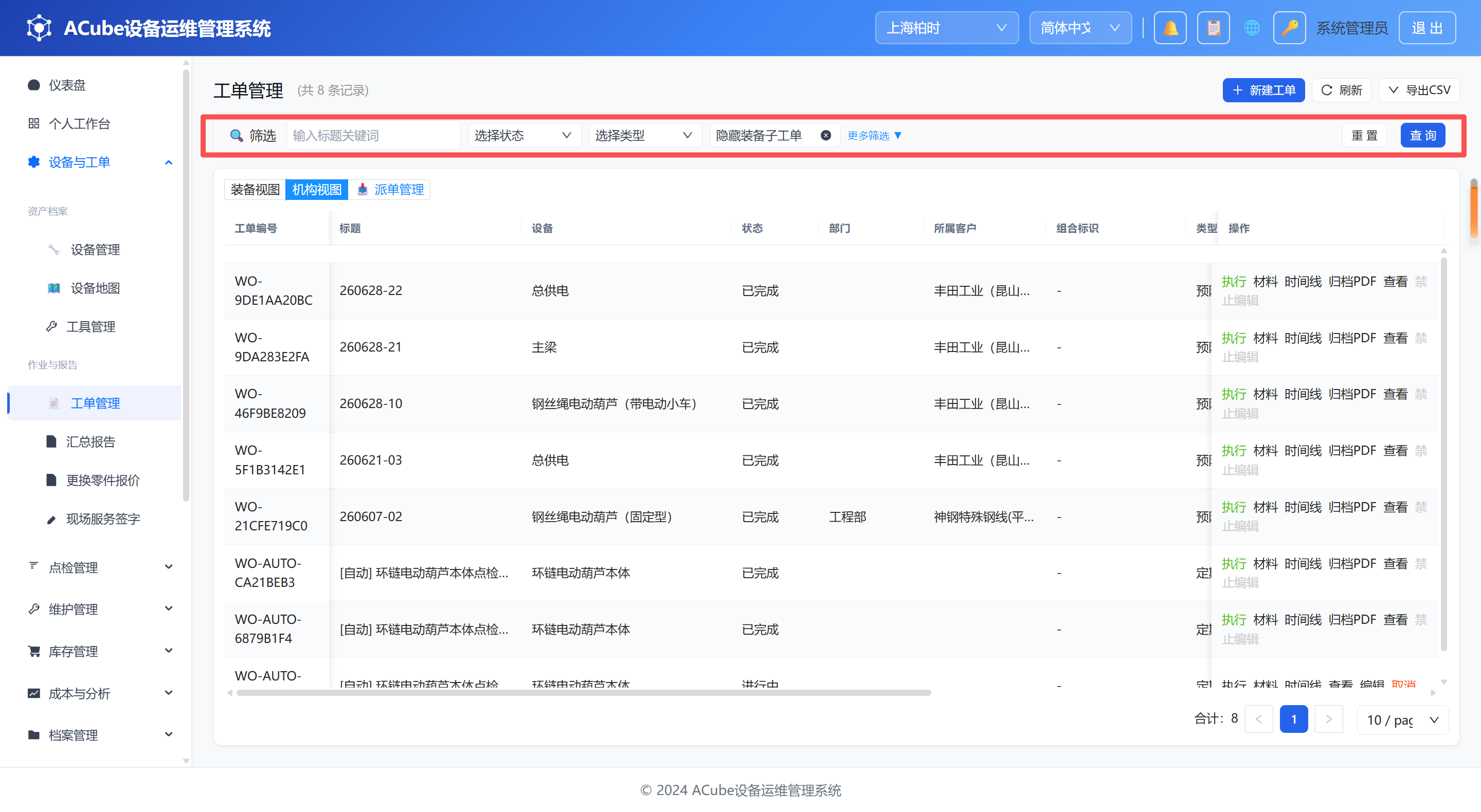

筛选栏默认折叠为一行快速筛选条，点击展开为 5 列网格完整表单。

折叠态（快速筛选）：

视图	可用筛选项
机构视图	标题关键词、状态、类型、「装备子工单」显示/隐藏开关
装备视图	装备计划、标题关键词、根设备、类型、状态、客户

展开态（完整表单）：

筛选项	说明
工单编号	精确搜索
工单标题	模糊搜索
装备计划	筛选指定组合计划的工单（仅机构视图）
设备类型	树形选择设备分类
设备	选择/搜索具体设备
状态	待审批/待处理/已分配/进行中/已派单/已完成/已评价/已取消
工单类型	预防性维护/故障维修/定期检查/巡检/改进升级/校准/安装/大修/强制检验/工具维护
位置	树形选择物理位置
部门	所属部门
客户分类	树形选择客户分类
所属客户	选择客户（按客户分类联动过滤）
优先级	低/中/高/紧急
计划开始	计划开始日期范围
计划结束	计划结束日期范围

点击「查询」执行筛选，点击「重置」清空条件。

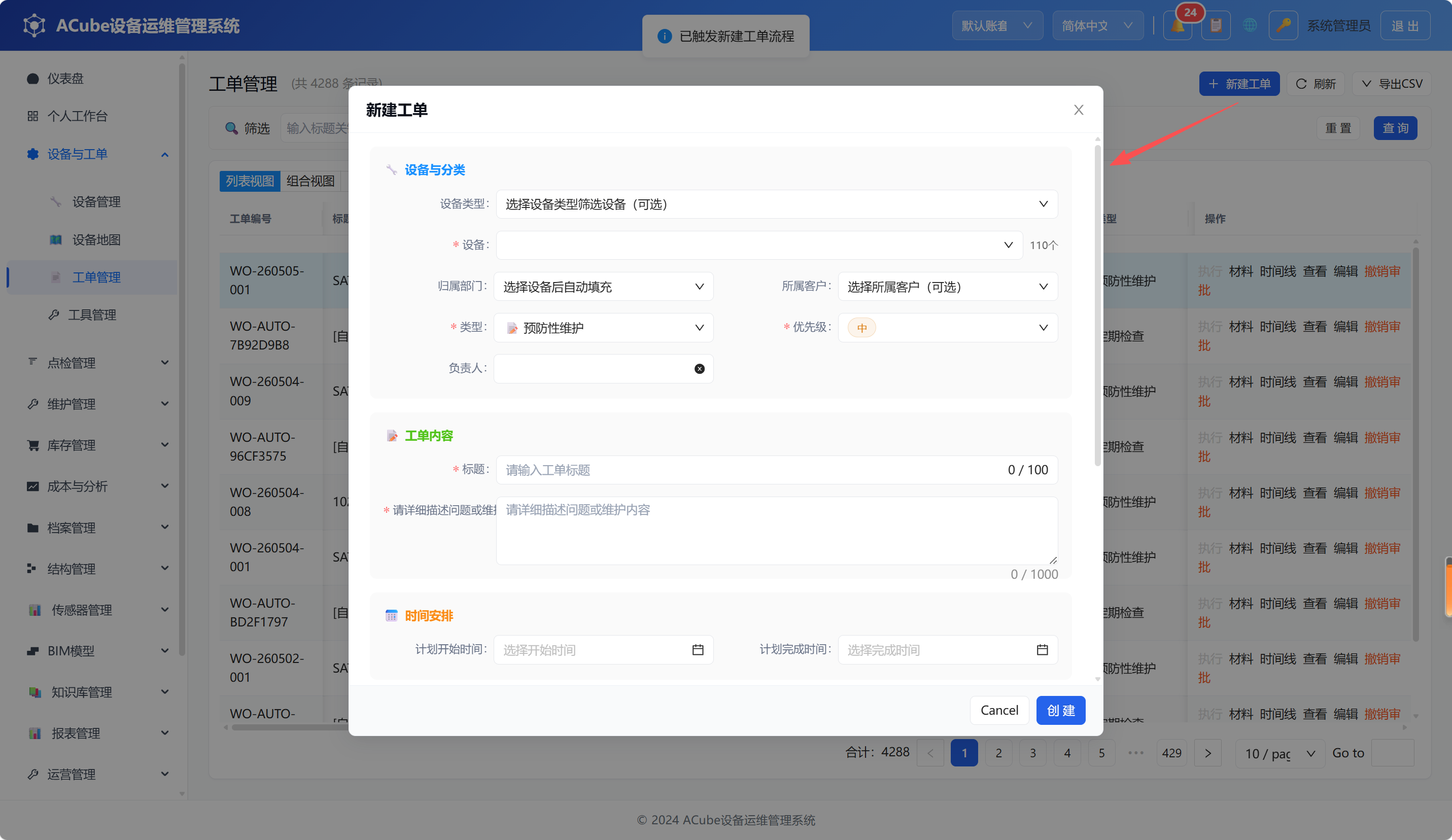

3.4.6 新增工单

点击「新增工单」按钮打开创建表单，字段包括：

字段	说明	是否必填
设备	选择关联设备	是
工单类型	预防性维护/故障维修/定期检查/巡检/改进升级/校准/安装/大修/强制检验/工具维护	是
优先级	低/中/高（默认「中」）。紧急仅在特定场景（如维护计划工单模板）可选	是
工单标题	2-100 字符	是
问题描述	6-500 字符（输入框最大 1000 字符）	是
计划开始	计划开始时间	否
计划完成	计划完成时间	否
所属部门	选择部门	否
所属客户	选择客户	否
负责人	指派执行人	否

安全与风险（G-03 区域，独立卡片）：

字段	说明	是否必填
风险等级	低/中/高/严重	否
安全注意事项	多条文本（添加/删除）	否
应急措施	应急预案描述	否
所需PPE	个人防护装备要求	否
所需审批	是否需要审批流程	否
影响系统	作业可能影响的关联系统	否

附件上传：

• 支持文件拖拽或点击上传，可上传多个附件

外包信息（需要「管理外包」权限才显示）：

字段	说明	是否必填
外包标记	是否为外包工单	否
外包供应商	选择外包供应商	否

| 备注 | 自由文本 | 否 |

组合工单创建：如果选择的设备有子设备，系统会自动提示是否创建为组合工单——将同时为所选设备及其子设备各创建一个工单，并归入同一组合计划。

需要「创建工单」权限。

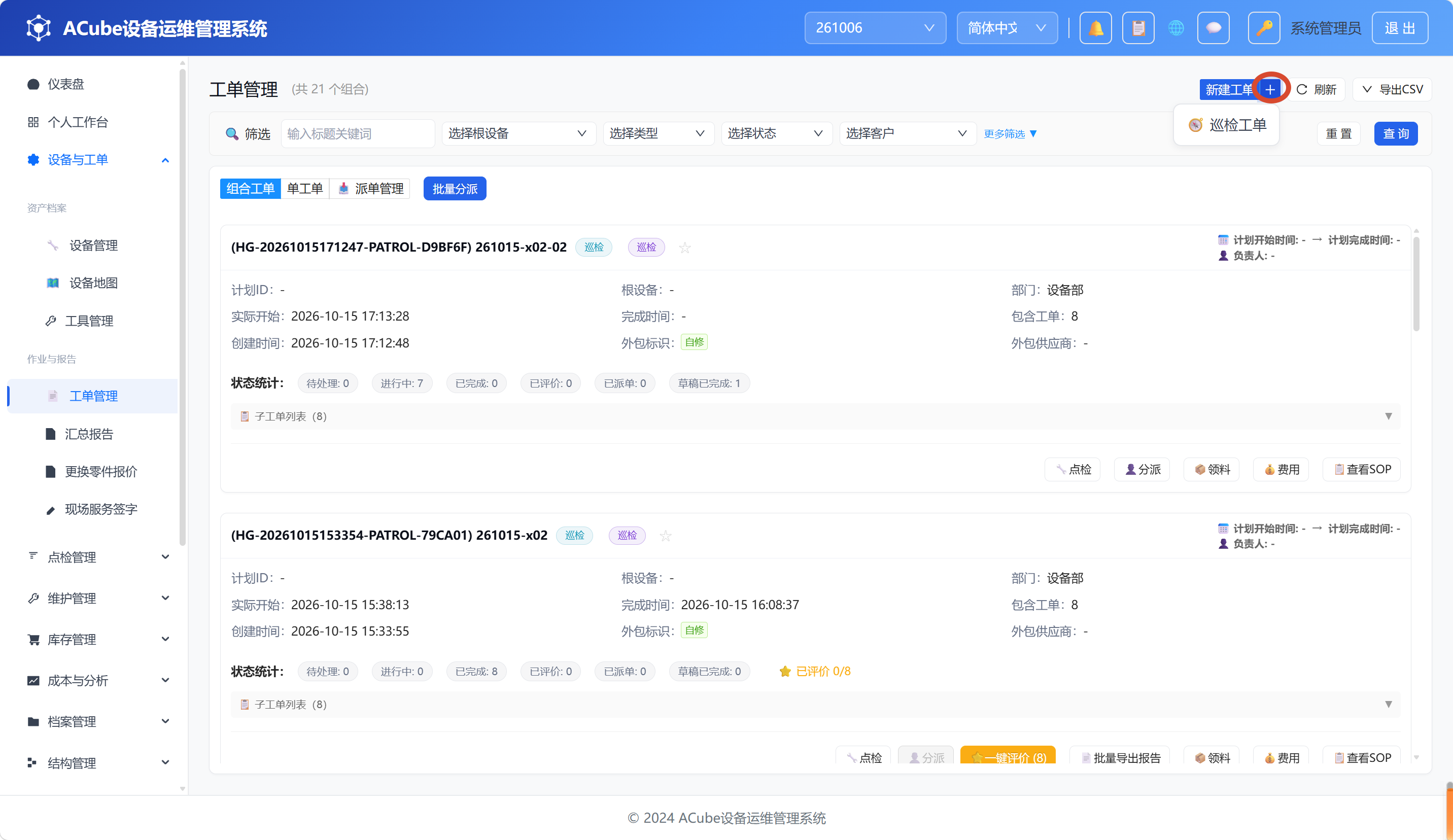

ℹ️「新建工单」是一个下拉按钮：点击主按钮打开普通工单表单；点击右侧下拉箭头可选择「🧭 巡检工单」，进入独立的创建巡检工单页面（见 §3.4.7）。

3.4.7 创建巡检工单

巡检工单用于「一次巡检多台设备」的场景：从任意设备集合生成一个巡检组合工单，清单顺序即现场执行顺序，移动端按序逐台执行（移动端操作见 §18.14.2）。与基于设备结构树的组合工单不同，巡检组合的点位可以跨设备、跨位置自由挑选。

入口：工单管理页面 → 点击「新建工单」右侧下拉箭头 → 选择「🧭 巡检工单」（需要「创建工单」权限；无权限时下拉入口不显示）。

页面顶部显示标题「🧭 创建巡检工单」与「← 返回工单管理」按钮，主体分为左右两区：左侧选点位，右侧「📋 已选点位」清单与「⚙️ 组级选项」。

第 1 步：选择点位（两种方式，可混合使用）

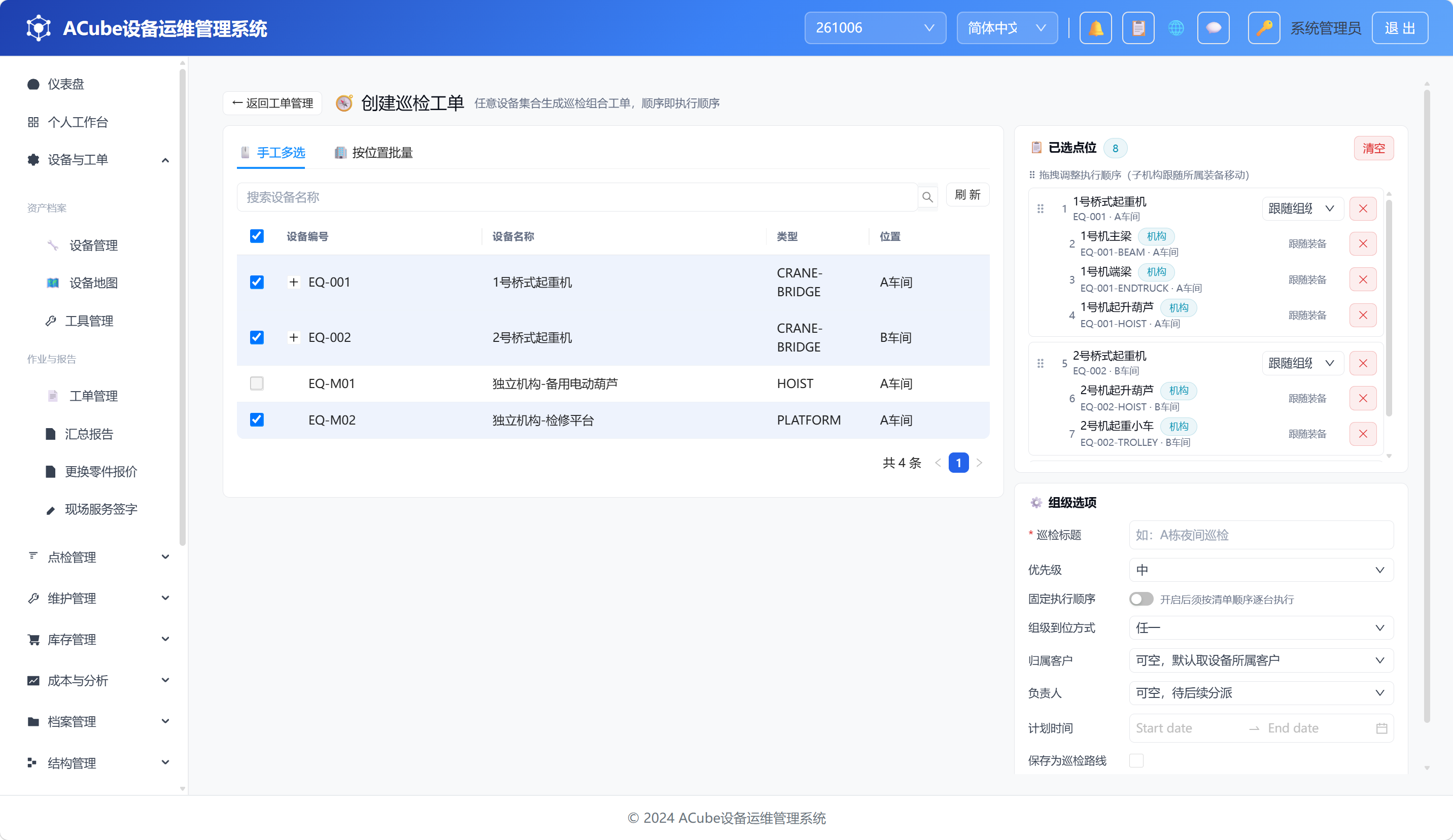

Tab 1「🖱️ 手工多选」：逐个勾选设备/机构

• 顶部搜索框按设备名称搜索，支持分页浏览
• 设备以树形表格展示：根装备为父行，其结构子机构为子行（默认折叠，点击展开）；勾选父装备会级联勾选其全部子机构，子机构也可单独勾选
• 列表列：设备编号、设备名称、类型、位置
• 名称旁的标识：「机构」（蓝色，结构子机构，悬停显示所属装备）、「独立机构」（橙色）、「已报废」（灰色，不可勾选）、「计划报废」（橙色，仅提示，仍可勾选）
• 无设备查看权限时，列表区显示提示条「无设备查看权限，无法手工选择设备」，可改用按位置批量

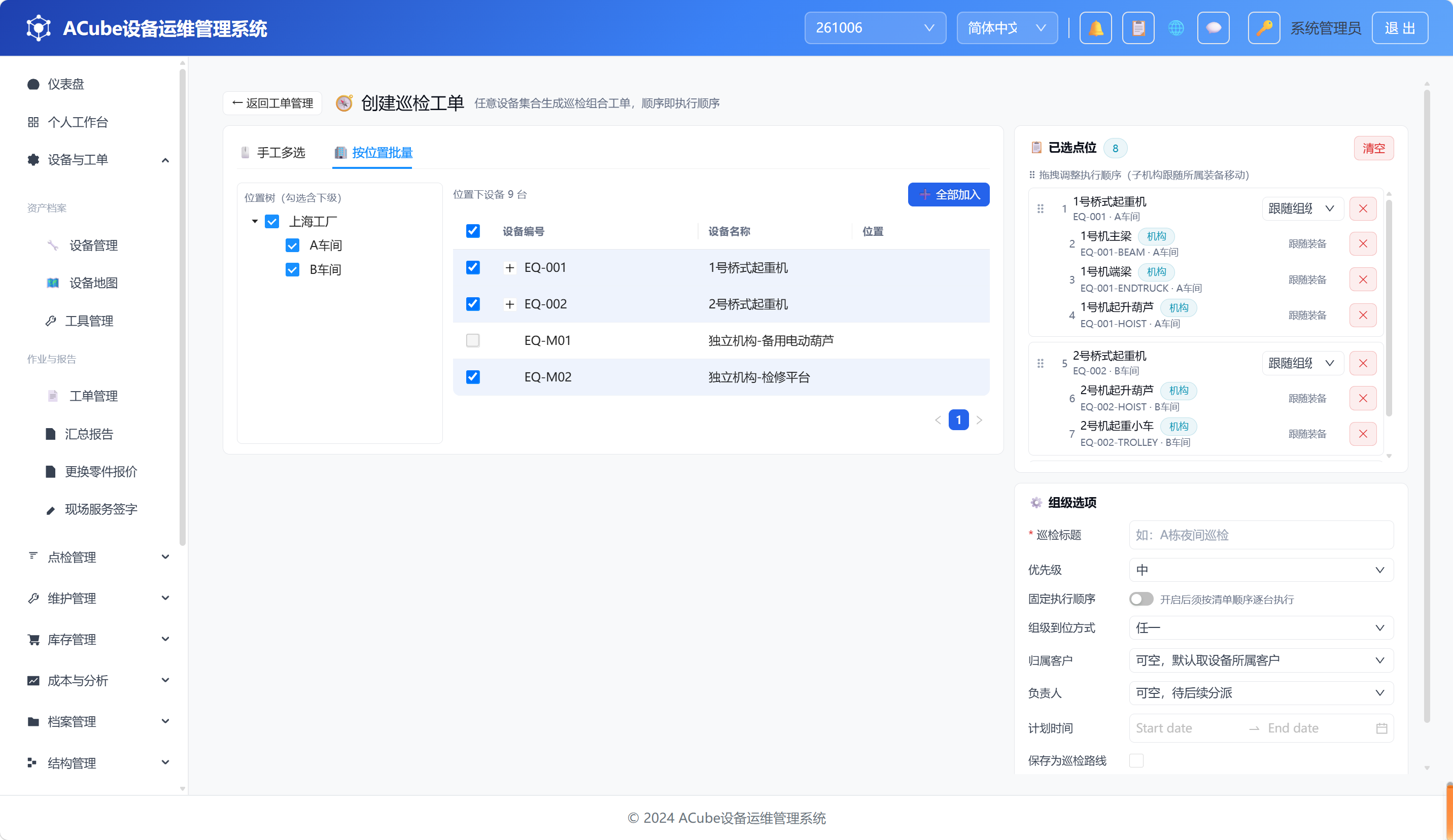

Tab 2「🏢 按位置批量」：按位置成批圈选

• 左侧位置树（勾选父位置自动含全部下级位置），右侧显示所选位置下的设备列表
• 点击「➕ 全部加入」将当前列表全部加入已选清单；也可逐台勾选
• 已报废设备会被自动跳过并提示「已跳过 N 台已报废设备」
• 无位置查看权限时显示提示条「无位置查看权限，无法按位置批量选择」

ℹ️已报废判定口径：设备的「计划报废日期」已到期（≤ 今天）才算已报废，不可选为点位；计划报废日期在未来仅显示橙色「计划报废」提示，不影响选用。

第 2 步：调整已选点位（顺序与到位方式）

右侧「📋 已选点位」清单按执行顺序编号（1、2、3…）：

• 拖拽排序：以装备为单位拖拽调整顺序；装备的子机构跟随父装备移动，不单独排序
• 每行到位方式：下拉可选「跟随组级」（默认）/「任一」/「GPS」/「NFC」/「扫码」；子机构行固定为「跟随装备」（与所属装备同现场，共享其到位验证）
• GPS 半径覆盖：行方式选「GPS」时出现半径输入框（单位：米），可按点位收紧或放宽 GPS 到位判定距离
• 删除行：点击行尾「✕」移除；「清空」按钮移除全部点位
• 点位超过 30 个时显示黄色提示「点位较多，移动端导航将换行显示；建议按区域/班次拆分为多条路线」；单组点位上限为 200 个

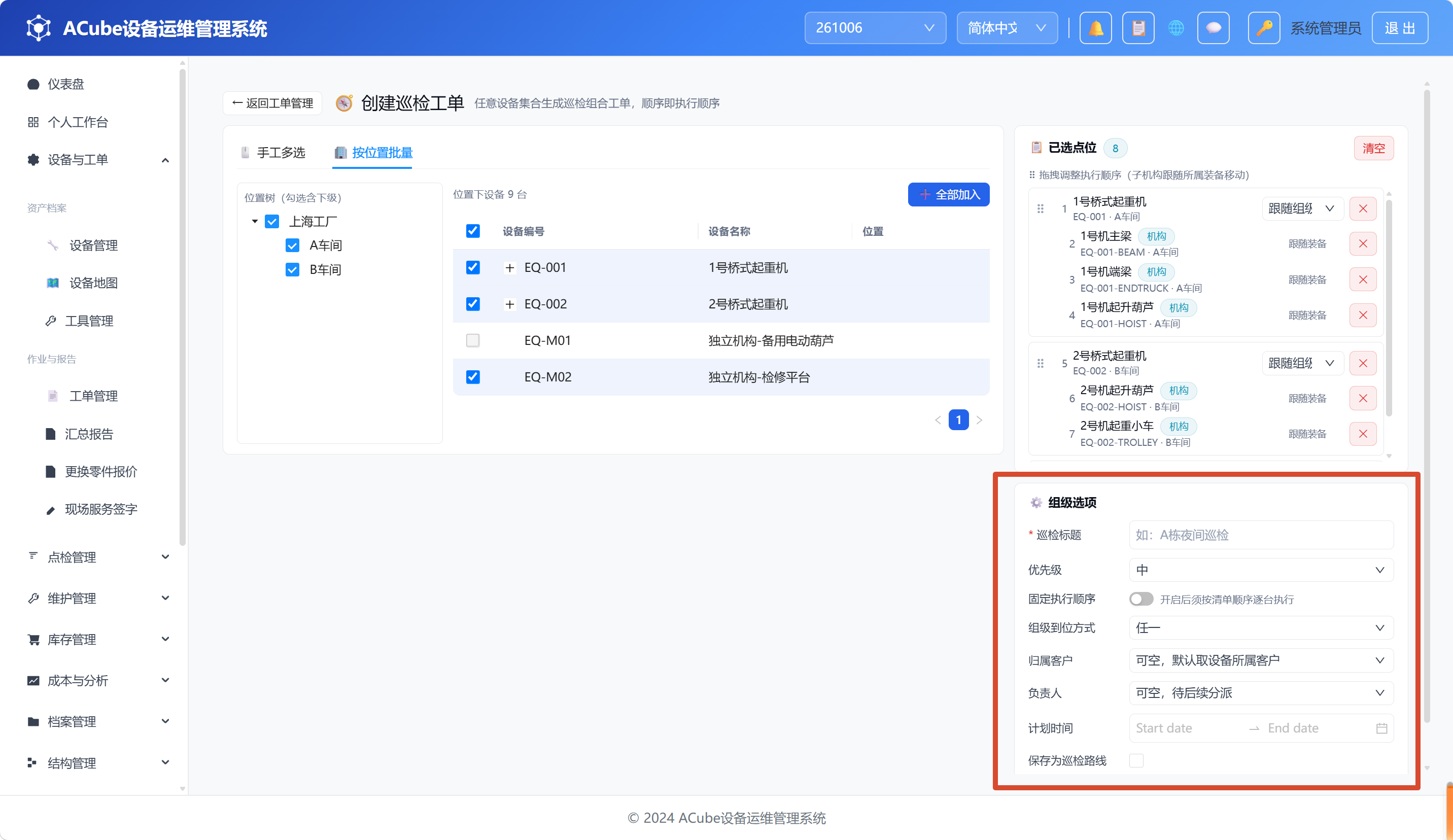

第 3 步：填写组级选项并提交

「⚙️ 组级选项」面板字段：

字段	说明	是否必填
巡检标题	巡检组合的名称，如「A栋夜间巡检」	是
优先级	低/中（默认）/高/紧急/关键	否
固定执行顺序	开启后，移动端须按清单顺序逐台执行，前序点位未完成时后续点位锁定	否
组级到位方式	任一（默认）/GPS/NFC/扫码；点位行选「跟随组级」时以此为准	否
归属客户	可空，默认取设备所属客户	否
负责人	可空，待后续分派	否
计划时间	计划开始~结束时间	否
保存为巡检路线	勾选后填写路线名（留空自动命名），本次点位清单同时保存为可复用的巡检路线（见 Ch04 §4.9）	否

点击「✅ 创建巡检工单」提交：

• 成功提示「巡检组合创建成功，组 ID：HG-…」，可在工单管理装备视图中查看

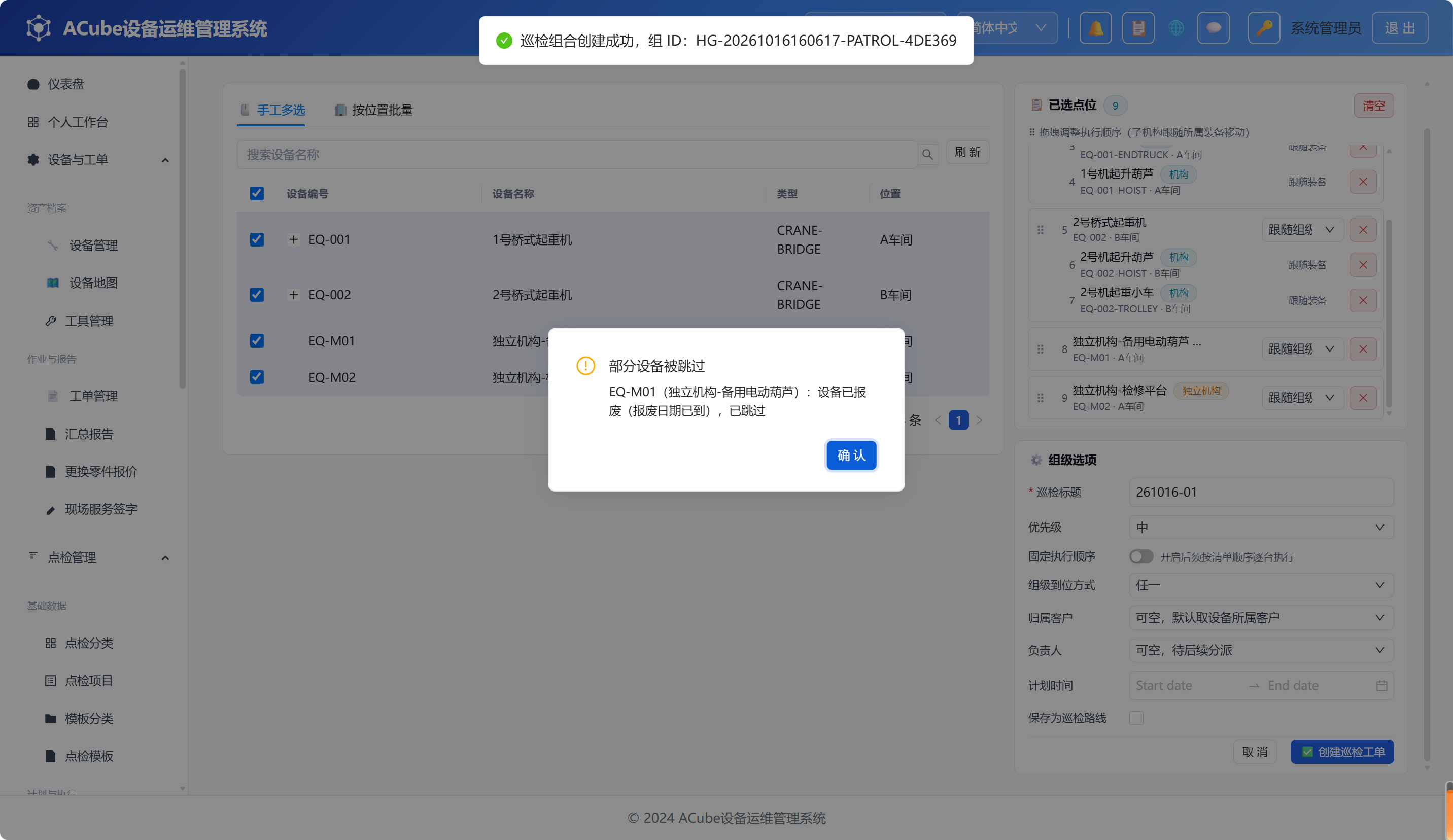

• 个别点位设备已失效（不存在或已报废）时不阻断整组创建，弹出「部分设备被跳过」提示列明跳过的设备与原因

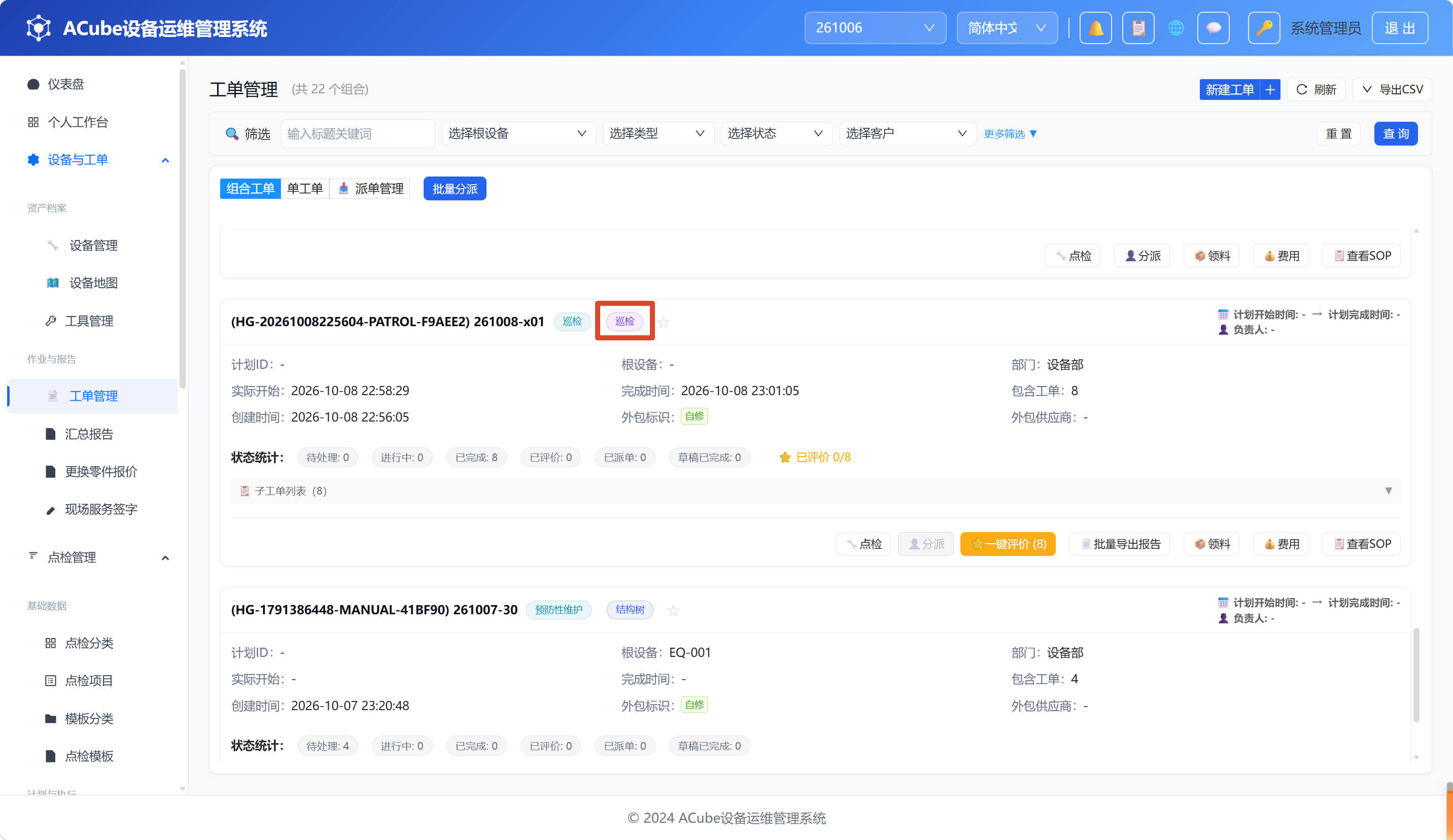

• 创建后工单列表中：组合卡片显示紫色「巡检」组合类型标签；各子工单在机构视图列表的工单类型列显示紫色「巡检组」标签（见 §3.4.2）

ℹ️快照机制：点位的执行顺序、到位方式、GPS 半径在创建时快照到各子工单。之后即使来源巡检路线被编辑，已生成的巡检组仍按创建时的快照执行。

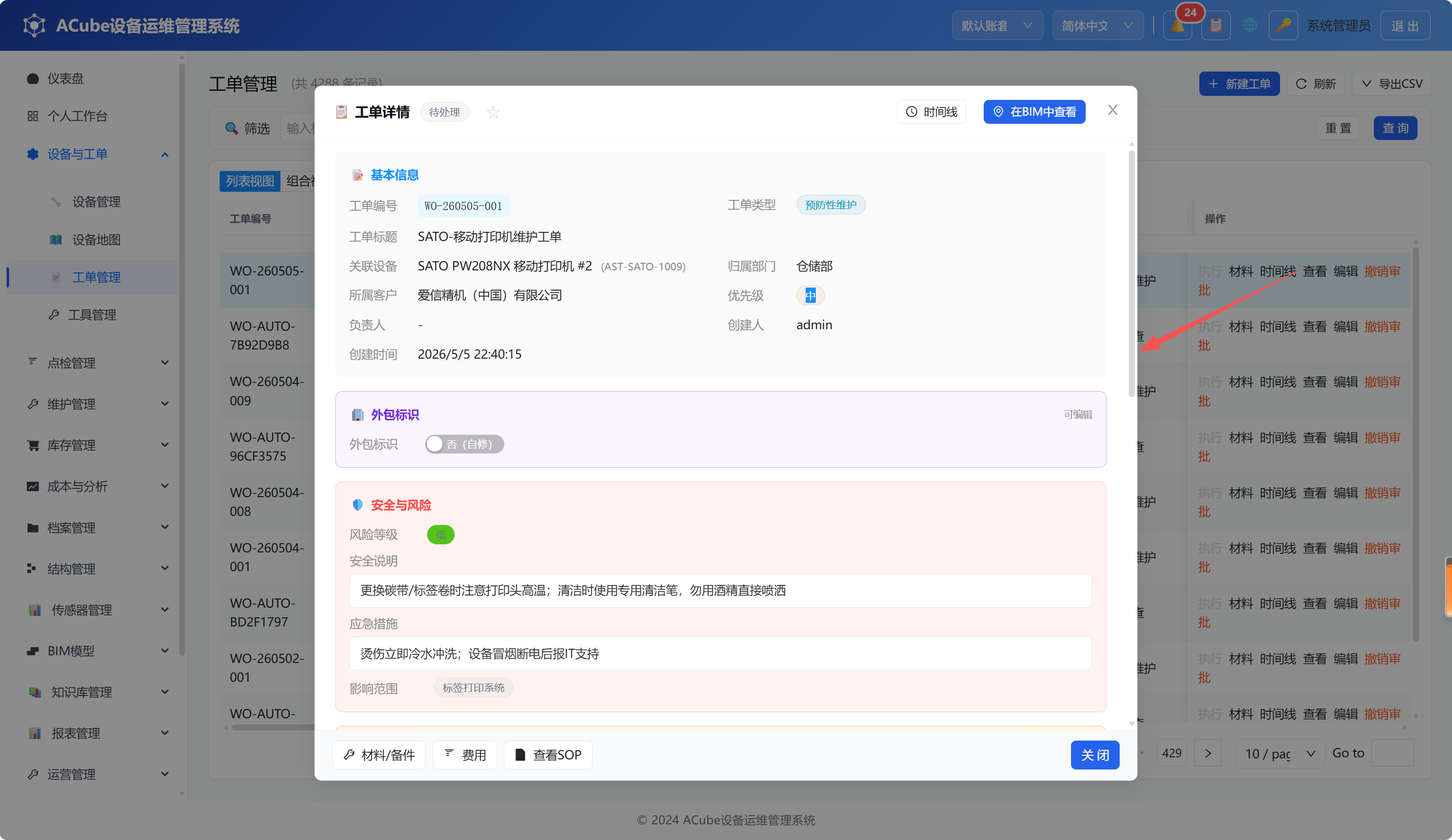

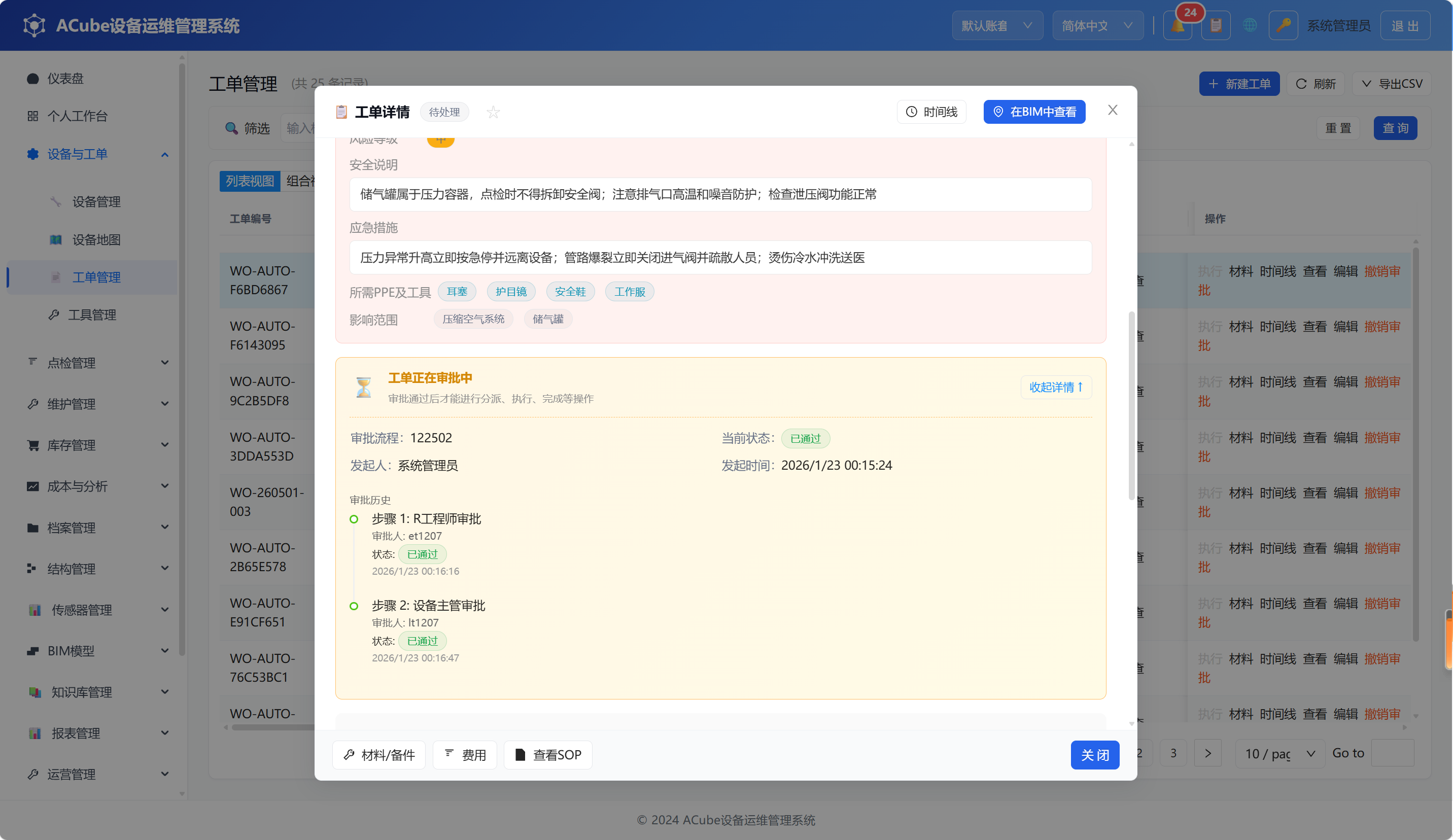

3.4.8 查看工单详情

点击「查看」按钮打开工单详情弹窗，展示：

基本信息区：工单编号、标题、类型、优先级、状态、关联设备、部门、客户、负责人、创建人、创建时间、计划时间、外包标识/供应商

问题描述：创建时填写的描述文本

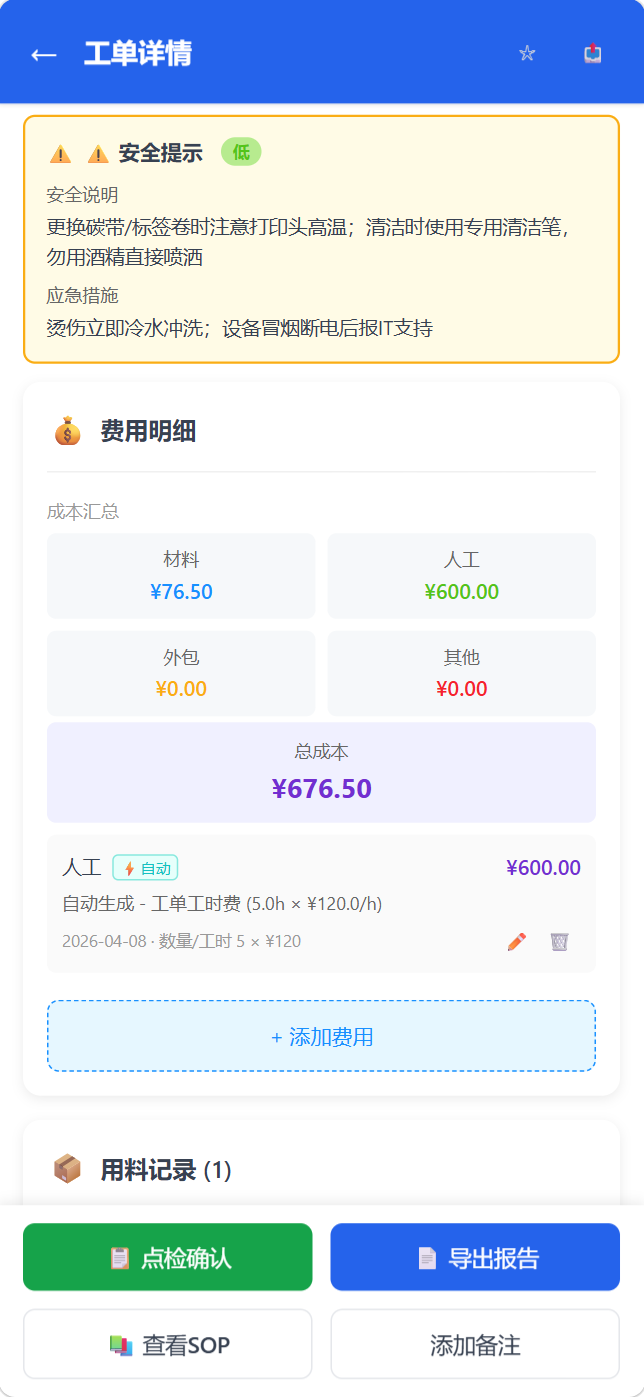

安全性信息：风险等级、安全注意事项、应急措施、所需PPE、所需审批、影响系统

工单附件：上传的文件列表，支持预览/下载

工单备注：操作过程中的备注记录

BIM截图：关联的BIM模型截图

工单材料：消耗的备件/材料清单

费用成本：人工/外包/其他费用明细

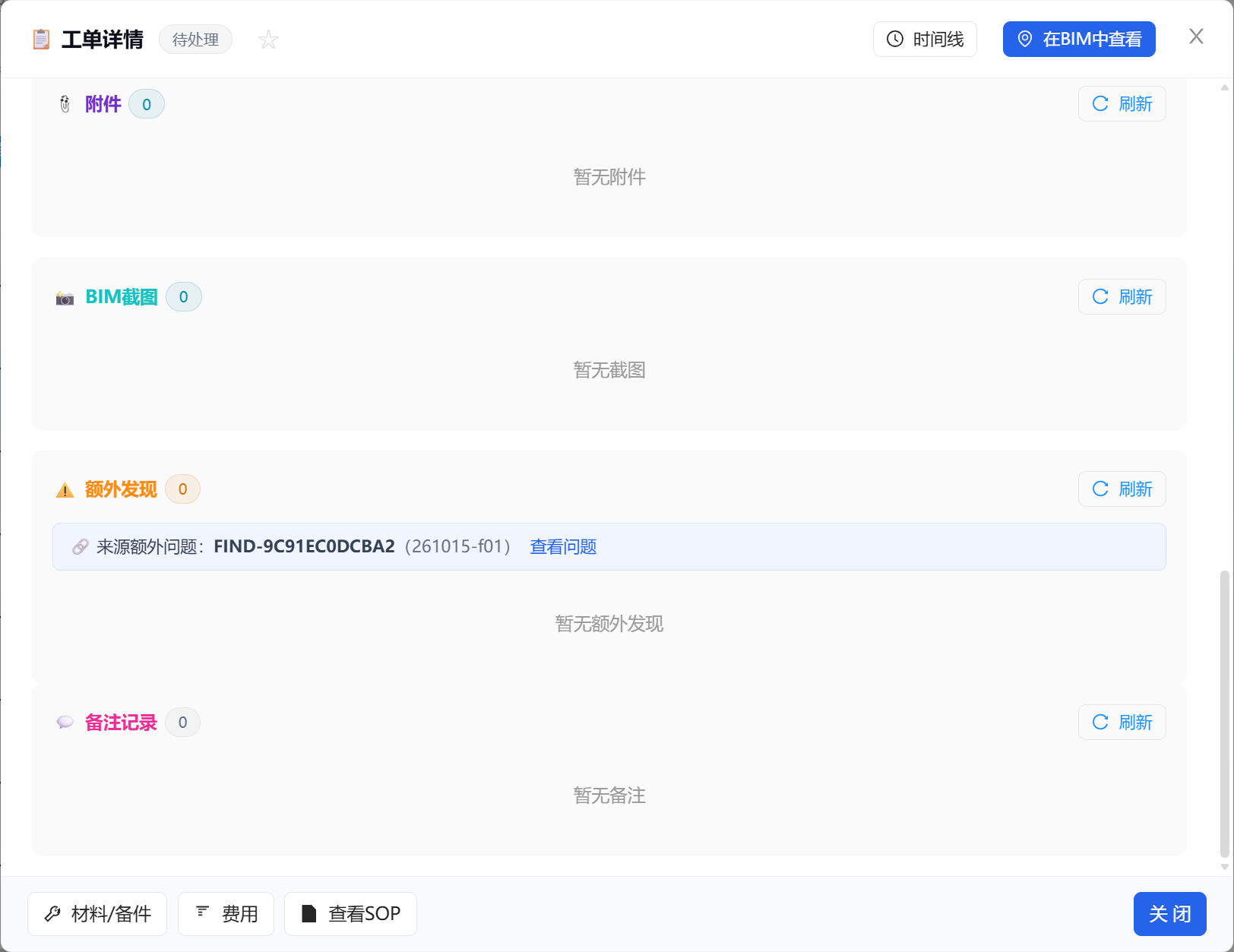

额外发现：执行过程中登记的额外问题清单（登记入口见 Ch04 §4.10）。若本工单是由额外问题「转维修工单」生成的，区域顶部会显示「🔗 来源额外问题：问题编号（描述摘要）」和「查看问题」链接，点击后跳转到「点检管理 → 额外问题管理」并直接打开该问题详情，实现工单 ↔ 来源问题的双向追溯

时间线：工单状态变更的完整操作记录

底部操作栏（左→右）：

按钮	权限	功能
材料/备件	—	打开工单材料弹窗
费用	cost:view	打开费用编辑弹窗
查看SOP	sop🔗view	打开关联的SOP文档
派单给代理店	cross_tenant:dispatch	跨租户派单
关闭	—	关闭详情弹窗

标题栏操作：

• 🌟 收藏星标 — 收藏/取消收藏工单
• 🕐 时间线 — 查看状态变更日志
• 📍 在BIM中查看 — 跳转BIM模型定位工单关联设备

外包信息可编辑区（紫色边框，需「管理外包信息」权限）：

• 可独立于表单编辑工单的外包标识和外包供应商
• 组合子工单的外包信息需在「组合设置」中统一维护

需要「查看工单」权限。

3.4.9 分配工单

点击工单详情弹窗底部的「分配」按钮（👤 图标），打开分配负责人弹窗：

1. 从下拉列表中选择负责人（系统用户）
2. 确认后，工单负责人字段更新，状态变为「已分配」
3. 分配后的工单，负责人可以在工作台「我的待办」中看到

分配操作受以下限制：

• 需要「分配工单」权限
• 处于审批中、审批已拒绝、已退回审批状态的工单不可分配
• 已跨租户派单的工单不可分配（由目标租户操作）

组合工单批量分配：在组合详情弹窗中，点击「批量分配」按钮（👤），可为组合内所有工单统一分配同一负责人。

工单可不指定负责人（允许后续再分配），但分配给具体负责人后便于工作台待办筛选。

3.4.10 编辑工单

点击操作列的「编辑」按钮，打开编辑表单（字段同新建表单）。已完成/已评价的工单编辑按钮置灰不可用。需要「编辑工单」权限。

3.4.11 删除与取消

操作	按钮	说明
删除	删除（红色）	永久删除工单，仅待处理状态可用
取消	取消（橙色）	将工单状态改为「已取消」

需要「删除工单」或「取消工单」权限。

3.4.12 审批管理

工单支持审批流程：

操作	说明	触发条件
✅ 通过	批准审批请求，工单进入下一状态	工单处于「待审批」状态
❌ 拒绝	驳回审批请求，工单变为「审批已拒绝」	工单处于「待审批」状态
↩️ 退回	退回审批至提交者或指定节点（需填写退回原因）	工单处于「待审批」状态
撤销审批	撤销已提交的审批申请	工单处于「待审批」状态
重新提交	重新提交被拒绝或已退回的审批	工单处于「审批已拒绝」或审批被退回状态

需要使用对应的审批操作权限。

3.4.13 数据导出

点击「数据导出」按钮，可选择导出格式（Excel/CSV）和导出字段：

• 可选字段：工单编号、工单标题、工单类型、优先级、状态、负责人、设备ID、设备名称、创建时间、计划开始、计划完成
• 系统会记住上次选择的导出字段和格式

需要「导出工单」权限。

3.4.14 跨租户派单

工单管理页面顶部视图切换按钮组中，在「机构视图」「装备视图」右侧包含两个跨租户派单视图：

视图	权限	说明
📥 派单管理	接受跨租户派单	查看来自其他租户的派单，接受/拒绝/退回
📤 已派出派单	跨租户派单	查看已派出的派单及其接收状态

只有配置了租户关联关系的租户之间才能进行跨租户派单。派单管理标签上的红色徽标数字表示待接受的派单数量。

3.4.14.1 派单管理（📥）

接收来自其他租户的派单工单，分为两类展示：

组合派单卡片（📦）：

• 显示来源租户、工单数量、状态汇总（待接受/已接受/已拒绝）
• 列出组合内每个工单的名称、类型、状态
• 操作：「接受派单」「拒绝派单」「退回组合派单」（已接受且子工单均待处理时可退回）

单个派单卡片：

• 显示来源租户、派单状态（待接受/已接受/已拒绝）
• 工单摘要：标题、类型、设备、优先级
• 操作：「接受派单」「拒绝派单」；已接受后可查看工单详情或退回

3.4.14.2 已派出派单（📤）

查看本租户已派出的派单记录，同样分为组合派单和单个派单：

组合派单卡片：

• 显示目标租户、派单时间、状态汇总（待接受/已接受/已完成/已拒绝/已撤回）
• 列出每个子工单的名称、编码、接收状态
• 操作：「重新同步」（同步完成数据）「撤回派单」（全部待接受时可撤回）

单个派单卡片：

• 显示目标租户、状态、派单时间
• 工单摘要：标题、编码、类型、设备、优先级
• 操作：「重新同步」「撤回派单」（待处理状态时可撤回）

已完成工单会自动同步完成数据（如评分、费用等）回源租户。

---

3.5 PC端 - 设备地图

3.5.1 页面布局

设备地图页面由三个可切换的视图组成，通过顶部标签页切换：

视图	标签	说明
网格视图	🎴 网格视图	按位置层级卡片展示设备，支持拖拽排序
平面图视图	📐 平面图视图	上传厂区/车间平面图，标注设备位置
地图视图	📍 地图视图	高德地图标记设备位置，支持热力图

3.5.2 左侧控制面板

地图视图下，左侧提供浮动控制面板：

• 状态筛选：按设备状态过滤地图标记（运行/故障/停机/维护/待机/预留/未知）
• 图层切换：点标记 / 热力图
• 热力图指标：可选择故障次数等指标
• 热力图天数：滑动调整热力图统计时间范围（默认 30 天）
• 设备定位按钮：进入设备坐标录入模式

3.5.3 地图视图功能

地图视图基于高德地图，支持以下操作：

• 缩放/拖拽：鼠标滚轮缩放，拖拽平移
• 设备标记：不同状态以不同颜色标记显示（运行=绿色、故障=红色、停机=灰色、维护=黄色等）
• 点击设备标记：弹出设备信息卡片，显示设备名称、类型、状态、位置
• 设备详情：点击设备卡片上的详情链接，打开设备详情弹窗（基本信息 + 关联工单 + 维保历史 + 备件使用历史）
• 导航到设备：点击导航按钮，跳转高德地图 APP 规划路线
• 设备定位：点击「设备定位」按钮，选择设备后在地图上点击其实际位置，将坐标写入设备档案
• 右键菜单：右键点击设备卡片支持「查看详情」「创建工单」快捷操作
• 统计面板：右上角浮动面板显示设备总数 / 运行 / 故障 / 停机 / 维护统计

3.5.4 网格视图功能

按位置层级展示设备卡片网格：

• 左侧位置树选择区域 → 右侧显示该区域下所有设备的卡片
• 每张设备卡片显示：设备图片（或默认图标）、设备名称、类型、状态标签
• 点击设备卡片 → 打开设备详情
• 空区域可点击「添加设备」跳转到设备管理新增设备
• 支持卡片大小切换

3.5.5 平面图视图功能

允许上传厂区/车间的平面图（JPG/PNG/GIF/WEBP/SVG，≤10MB），在图纸上标注设备位置：

• 上传平面图：上传按钮 → 选择图片文件
• 设备标注：在平面图上点击位置 → 选择设备 → 建立设备-坐标关联
• 标注显示：已标注的设备以编号标记显示在平面图上
• 设备详情：点击平面图上的标记 → 右侧抽屉展示设备详情（含图片、信息、关联工单）
• 控制栏：背景淡化开关 / 设备图例开关 / 已标注统计
• 需要「查看设备」权限

3.5.6 维度切换器（装备/全部）

地图视图顶部中央提供一个维度切换器（Radio Button），控制地图标记的展示范围：

选项	说明
仅装备	仅展示根设备（is_component=0），不包含组件子设备
全部	展示所有设备（含组件子设备，include_components=true）

• 持久化存储：切换选择通过 localStorage 保存（key: acube.equipmentMap.includeComponents），刷新页面后保持
• 重新加载：切换后自动重新请求 API 加载对应的设备标记数据
• 坐标定位模式：进入设备定位模式后，维度切换器仍然可见可用

---

3.6 PC端 - 汇总报告

3.6.1 页面布局

汇总报告页面（selectedMenu === 'aggregate-reports'）由以下区域组成：

1. 页头 — 标题「多点检单汇总报告」+ 副标题 + 「新建汇总报告」「刷新」「审批流配置」按钮
2. 筛选栏（a-card）— 关键词搜索 + 客户下拉 + 状态筛选 + 日期范围 + 报告人 + 审批状态 + 仅陈旧/仅有附件开关 + 重置
3. 批量操作栏 — 选中行后显示已选数量 + 「批量重算」「批量提交」「批量导出」按钮
4. 报告表格（a-table）— 分页、排序、行选择（checkbox）、行操作
5. 编辑/详情弹窗（a-modal, width=1200px）— 包含基本信息表单、来源工单清单、异常项明细
6. 批量导出弹窗 — 选择格式（PDF/Excel）和语种（中文/日本語/English）

3.6.2 报告列表

报告表格展示以下字段（代码校验 @ index.html L22190-L22340）：

列名	dataIndex	说明
报告编号	report_code	报告唯一编码，含「需重算」警告标签
标题	title	报告标题，可省略
客户	customer_name	关联客户名称
期间	period_start ~ period_end	报告覆盖的时间范围
类型	report_type	报告类型标签（如「点检汇总」）
状态	status	draft / generated / archived（含审批中/审批驳回内嵌标签）
来源数	source_count	关联的源工单数量
合格率%	pass_rate	点检项合格百分比
操作	—	查看/编辑/重算/导出(PDF/Excel)/删除

3.6.3 报告状态

状态	标签颜色	说明
draft	default	草稿，可编辑、可删除
generated	blue	已生成，可提交审批、可重算、可导出
archived	green	已归档，只读

审批状态内嵌标签（列表和详情弹窗均展示）：

• pending → 蓝色「审批中」标签
• approved → 绿色「审批通过」标签
• rejected → 红色「审批驳回」标签（含驳回意见 Alert）

3.6.4 筛选与批量操作

筛选条件：

筛选项	控件	说明
关键词	a-input-search	搜索标题/编码/客户名
客户	a-select	下拉搜索客户
状态	a-select	draft / generated / archived
日期范围	两个 a-date-picker	开始日期 ~ 结束日期
报告人	a-select	下拉搜索用户
审批状态	a-select	pending / approved / rejected
仅陈旧	a-switch	筛选 is_stale=true 的报告
仅有附件	a-switch	筛选 has_attachments=true 的报告

批量操作（选中多行后生效）：

按钮	权限	说明
批量重算	aggregate_report:recalc	重新计算选中报告的统计数据
批量提交	aggregate_report:submit	批量提交审批（仅 generated 状态可用）
批量导出	aggregate_report:export	打包为 ZIP（可选 PDF/Excel + 语种）

3.6.5 新建/编辑报告

点击「新建汇总报告」或「编辑」打开弹窗（width=1200px），分为三个区域：

基本信息区（a-form 2列布局）：

字段	控件	是否必填
报告标题	a-input (max=120)	是
客户	a-select（搜索+过滤）	是
期间开始	a-date-picker	是
期间结束	a-date-picker	是
报告类型	a-select	否
状态	只读标签 + 审批状态标签	—
报告人	a-select（搜索用户）	否
报告日期	a-date-picker	否
点检人员	自动带入工单负责人的标签列表	—
备注	a-textarea (2行)	否
审批驳回意见	a-alert type=warning（仅驳回时显示）	—

来源工单清单区：

• 「选择来源工单」按钮 → 打开工单选择器
• 树形表格展示已关联工单（按装备分组 + 展开查看子工单明细）
• 每组显示：设备名称 + 工单编号 + 工单标题 + 状态 + 点检项数 + 异常项数

底部操作栏：

按钮	权限	条件
重算数据	aggregate_report:recalc	已有 report_id 且非 archived
导出	aggregate_report:export	已有 report_id（PDF/Excel 下拉）
保存	aggregate_report:create/update	非 viewMode
提交审批	aggregate_report:submit	generated + 已配置审批流 + 非 pending
直接归档	aggregate_report:submit	generated + 未配置审批流

需要 aggregate_report:create（新建）或 aggregate_report:update（编辑）权限。

3.6.6 其他操作

操作	触发方式	所需权限	说明
重算	行操作「重算」/ 弹窗「重算数据」	aggregate_report:recalc	重新计算合格率与异常项
删除	行操作「删除」（a-popconfirm）	aggregate_report:delete	审批中时禁用（Tooltip 提示）
导出	行操作下拉「导出 PDF/Excel」/ 弹窗「导出」	aggregate_report:export	单份报告导出
查看详情	行操作「详情」	aggregate_report:view	以 viewMode 打开编辑弹窗

审批锁定：报告处于审批中（approval_status === 'pending'）时，编辑和删除按钮置灰禁用，Tooltip 提示「报告审批中，禁止编辑/删除」。

---

3.7 PC端 - 更换零件报价

3.7.1 页面布局

更换零件报价页面（selectedMenu === 'quotations'）由以下区域组成：

1. 页头 — 标题「更换零件报价」+ 副标题（业务说明）+ 「新建报价」「刷新」按钮
2. 筛选栏 — 关键词搜索 + 客户下拉 + 状态下拉 + 日期范围 + 重置
3. 报价表格（a-table, scroll.x=1300）— 分页、行操作
4. 编辑抽屉（a-modal, width=1100px）— 基本信息表单 + 报价行项目表格 + 附件 + 审批流

3.7.2 报价列表

报价表格展示以下字段（代码校验 @ index.html L23188-L23255）：

列名	dataIndex	说明
报价编号	quotation_code	报价唯一编码
标题	title	报价单标题（ellipsis）
客户	customer_name	关联客户名称
报价日期	quotation_date	格式化日期
状态	status	draft / pending / approved / rejected / cancelled（含「已反写」标签）
金额	total_amount	报价总金额（右对齐，2位小数）
操作	—	查看/编辑/导出(PDF/Excel)/提交审批/审批进度/作废/删除

3.7.3 报价状态与业务闭环

状态	标签颜色	说明	可执行操作
draft	default	草稿	编辑、提交审批、作废、删除
pending	processing	审批中	查看、查看审批进度、导出
approved	success	审批通过	查看、导出（自动反写工单领料）
rejected	error	审批驳回	查看、编辑后重新提交
cancelled	default	已作废	查看、导出

反写机制：审批通过后，系统自动将报价中的更换备件信息反写到对应工单的领料记录中。报价列表中「已反写」标签（蓝色 processing tag）标识已完成反写的报价。

3.7.4 筛选条件

筛选项	控件	说明
关键词	a-input-search	搜索编号/标题/客户
客户	a-select（搜索+过滤）	下拉选择客户
状态	a-select	draft / pending / approved / rejected / cancelled
开始日期	a-date-picker	报价日期起
结束日期	a-date-picker	报价日期止

3.7.5 新建/编辑报价

点击「新建报价」或「编辑」打开弹窗（width=1100px），包含以下字段：

基本信息区（a-form 2列布局）：

字段	控件	是否必填
报价标题	a-input	是
客户	a-select（搜索+过滤）	是
报价日期	a-date-picker	否
设备品牌	a-select	否
报价编号	只读文本（自动生成）	—
状态	只读标签	—

报价行项目（a-table）：

• 多备件分组：从汇总报告带入的同一点检项的多个备件行自动聚拢为一组，来源列与图片列按组跨行合并显示
• 每个行项目包含：零件名称/编码（从汇总报告的更换异常项自动带入）、数量、单价、金额、描述
• 图片列：点击「📷」按钮（按钮上显示已有图片数量）打开「更换前/后图片」编辑器：
  • 分「更换前图片」「更换后图片」两个区域，各最多上传 9 张
  • 缩略图点击放大预览，右上角 × 删除，＋ 按钮上传（支持多选）
  • 图片按组共享：同一点检项下的所有备件行共用同一组前后图片
  • 审批通过后，查看模式下仍可补传「更换后图片」作为完工凭证（编辑器中有「（审批后可补传完工凭证）」提示）

• 「＋备件」按钮（图片列内，编辑模式）：在同一点检项下追加一个备件行，自动继承来源信息和组级图片
• 操作列（编辑模式）：↑ 上移 / ↓ 下移调整行顺序、「删除」移除行（需确认）

附件上传：支持拖拽上传报价相关附件。

审批流进度（仅审批中/已审批状态的报价显示）。

需要 quotation:create（新建）或 quotation:update（编辑）权限。

3.7.6 其他操作

操作	触发方式	所需权限	条件
查看	行操作「查看」	quotation:view	任意状态
编辑	行操作「编辑」	quotation:update	可编辑状态
提交审批	行操作「提交审批」	quotation:submit	draft 状态
审批进度	行操作「审批进度」	quotation:view	审批中/已审批
作废	行操作「作废」	quotation:update	非 cancelled 状态
删除	行操作「删除」（a-popconfirm）	quotation:delete	仅 draft 状态
导出	行操作下拉「Excel / PDF」	quotation:export	任意状态

---

3.8 PC端 - 现场服务签字

3.8.1 页面布局

现场服务签字页面（selectedMenu === 'service-signatures'）由以下区域组成：

1. 页头 — 标题「现场服务签字」+ 副标题（采集说明）+ 「刷新」按钮
2. 筛选栏 — 关键词 + 客户 + 技师 + 服务日期范围 + 状态筛选 + 重置
3. 签字表格（a-table, scroll.x=1200）— 分页、行操作
4. 详情抽屉（a-drawer, width=640）— 基本信息 + 签名图片 + 关联工单卡片

3.8.2 签字列表

签字表格展示以下字段（代码校验 @ index.html L21945-L21982）：

列名	dataIndex	说明
签字编号	signature_code	签字唯一编码
客户	customer_name	关联客户名称
技师	technician_name	服务技师姓名
服务日期	service_date	格式化日期
客户签字人	customer_signer_name	客户方签字人姓名
技师已签	has_technician_signature	是（绿）/ 否（灰）标签
状态	status	pending / signed / voided
签字时间	signed_at	格式化日期时间
操作	—	详情 / 导出(PDF/Excel) / 作废

3.8.3 签字状态

状态	标签颜色	说明
pending	default	待签字（移动端采集尚未完成）
signed	green	已签字（客户/技师签名完成）
voided	red	已作废

3.8.4 筛选条件

筛选项	控件	说明
关键词	a-input-search	搜索客户名/技师名/编码/签字人
客户	a-select（搜索+过滤）	下拉选择客户
技师	a-select（搜索用户）	下拉选择技师
服务日期起	a-date-picker	服务日期起始
服务日期止	a-date-picker	服务日期截止
状态	a-select	pending / signed / voided

3.8.5 签字详情

点击「详情」打开右侧抽屉（width=640），展示：

基本信息（a-descriptions 2列边框）：

• 签字编号、状态、客户、技师
• 服务日期、客户签字人
• 签字时间、备注

签名图片（双列并排）：

• 客户签名：显示 customer_signature_image_path 图片（无图片则显示 "—"）
• 技师签名：显示 technician_signature_image_path 图片（无图片则显示「技师未签（可选）」）

关联工单卡片（实时聚合）：

• 按装备维度分组（组合工单 / 单工单）
• 每张卡片显示：装备名 + 工单数 + 状态 + 付费标签
• 点击卡片 → 跳转点检详情页（openCardDetail）

3.8.6 操作权限

操作	触发方式	所需权限	条件
详情	行操作「详情」	—	任意状态
导出	行操作下拉「PDF / Excel」	—	signed 状态
作废	行操作「作废」（a-popconfirm）	service_signature:sign	signed 状态

采集说明：签字记录通过移动端采集创建（客户手写签名 + 技师签名拍照），PC端仅提供追溯查看功能，不提供新增/编辑入口。

---

3.9 PC端 - 工具管理

3.9.1 页面布局

工具管理页面为左右分栏布局：

1. 顶部操作栏 — 标题 + 搜索框 + 「新增工具」按钮
2. 左侧工具类型树 — 按工具类型筛选，选中类型后显示蓝色标签
3. 右侧工具列表 — 表格 + 分页
4. 新增/编辑弹窗 — 表单创建或修改工具
5. 工具详情弹窗 — 查看完整工具信息

3.9.2 工具列表

工具表格展示以下字段：

列名	说明
工具名称	工具的命名
工具类型	从工具类型档案加载
型号	工具型号
资产编号	企业资产编码
状态	工具当前状态
定期检验类型	无/年度/半年度/季度
上次检验日期	最近一次检验日期
下次检验日期	自动根据上次检验日期和检验周期计算
单价	工具单价
数量	库存数量
操作	查看/编辑/删除/复制

3.9.3 工具类型树

左侧工具类型树来源于设备类型档案中 TYPE-TOOL 分类的子类型：

• 点击类型节点 → 右侧列表筛选为该类型的工具
• 选中后顶部显示蓝色标签，可点击 × 清除筛选
• 「清除筛选」按钮 — 恢复显示全部工具

3.9.4 新增/编辑工具

点击「新增工具」或「编辑」按钮打开弹窗表单，字段包括：

字段	说明	是否必填
工具名称	工具名称	是
工具类型	下拉选择（从 TYPE-TOOL 子类型加载）	是
型号	工具型号	否
制造商	制造厂商	否
资产编号	企业资产编号	否
单价	单位价格	否
数量	数量（默认 1）	否
定期检验类型	无/年度/半年度/季度	否
上次检验日期	最近一次检验日期	否
下次检验日期	自动计算（上次日期 + 检验周期）	自动

下次检验日期自动计算：选择定期检验类型并填写上次检验日期后，系统自动计算下次检验日期（年度=+12个月、半年度=+6个月、季度=+3个月）。

需要「创建工具」或「更新工具」权限。

3.9.5 工具详情

点击「查看」打开详情弹窗，展示工具的所有字段信息。

3.9.6 其他操作

操作	按钮	所需权限	说明
删除	删除	删除工具	二次确认后删除工具
复制	复制	创建工具	以当前工具为模板创建副本（名称加"副本"后缀、重置资产编号和检验日期），创建后自动打开编辑弹窗

---

3.10 移动端操作

3.10.1 移动端任务页

移动端底部导航的「📋 任务」Tab 是移动端工单和点检的主入口。需要「移动端查看工单」权限。

3.10.1.1 页面布局

任务页从上到下分为：

1. 顶部标题栏 — 包含手动刷新按钮（🔄）
2. 筛选栏 — 下拉选择设备类型、工单状态
3. 视图切换 — 列表视图 / 组合视图
4. 工单列表区域 — 下拉刷新 + 滚动加载更多

3.10.1.2 列表视图

以卡片形式展示工单，每张卡片显示：

• 工单标题（或设备名称）— 组合工单卡片左侧有蓝色竖条标识
• 工单编号 — 灰色小字
• 工单类型 — 蓝色标签
• 状态 — 待处理(橙) / 进行中(蓝) / 已完成(绿)
• 设备名称 — 关联设备
• 优先级 — 低/中/高(橙)/紧急(红)
• 评价星级 — ⭐ 已完成工单的评价
• 创建时间 — 格式化日期

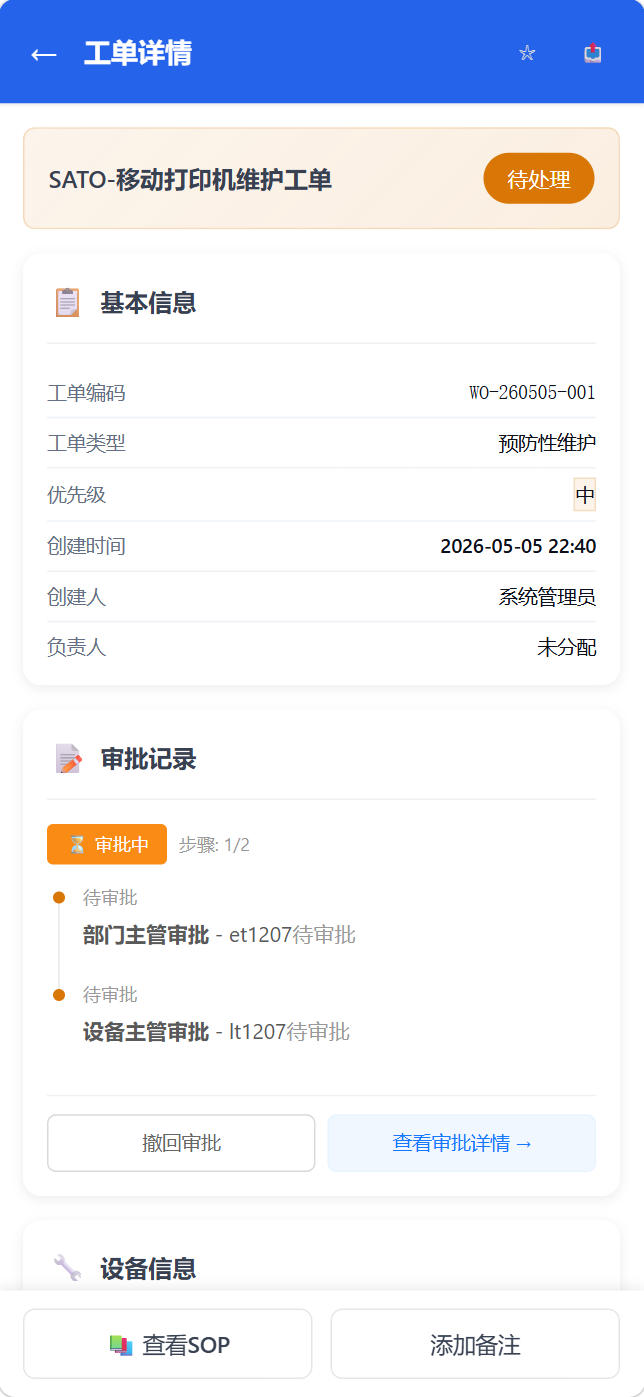

点击卡片 → 跳转到工单详情页（mobile-workorder-detail.html）。

3.10.1.3 组合视图

以组合计划为维度展示工单。每个组合卡片显示：

• 组合标题 — 点检计划名称 + 组合名称标签
• 收藏星标 — ★/☆ 收藏/取消收藏
• 状态统计 — ⏳待处理 / 🔄进行中 / ✅已完成 数量
• 评价汇总 — ⭐ 已评价/总数 + 平均分
• 折叠区域 — 展开后显示该组合下所有工单卡片

3.10.1.4 搜索与筛选

• 搜索框：输入工单编号或标题进行模糊搜索
• 设备类型下拉：按设备类型过滤
• 状态下拉：全部/待处理/进行中/已完成/已取消
• 子工单显示：切换是否显示组合工单的子工单

3.10.2 移动端工单详情

点击工单卡片进入工单详情页（mobile-workorder-detail.html）。

3.10.2.1 页面布局

1. 顶部状态横幅 — 工单标题 + 状态标签
2. 基本信息卡片 — 工单编号、类型、优先级、状态、负责人、计划开始/完成、创建时间
3. 设备信息卡片 — 设备名称、设备类型、设备ID、资产编码
4. 描述信息 — 问题描述、安全注意事项
5. 用料记录 — 消耗的备件/材料列表
6. 费用成本 — 人工/外包/其他费用明细
7. 服务评价 — 星标评分 + 反馈文字
8. 评论/备注 — 工单备注记录
9. SOP操作 — 关联的标准操作流程（可查看附件）

3.10.2.2 工单操作按钮

底部操作栏根据工单状态和用户权限动态显示按钮：

状态	按钮	所需权限
待处理（有点检项）	开始点检	执行点检
待处理（无点检项）	开始工单	移动端执行工单
进行中（有点检项）	点检/继续点检	执行点检
进行中（无点检项）	关闭工单	移动端执行工单
所有状态	录入用料	—
所有状态	录入费用	—
所有状态	服务评价	评价工单
所有状态	分享工单	—
所有状态	收藏/取消收藏	—

3.10.2.3 关闭工单

进行中的工单点击「关闭工单」时，需选择关闭原因：

• 已完成（正常关闭）
• 备件不足
• 人员不足
• 计划变更
• 设备不可用
• 重复工单
• 其他

3.10.2.4 服务评价

已完成工单支持提交服务评价：

• 评分：⭐ 1-5 星
• 反馈文字：自由输入评价内容

需要「评价工单」权限。

3.10.2.5 用料记录

记录工单执行过程中消耗的备件材料：

• 选择备件（支持搜索过滤/扫码）
• 选择仓库位置
• 输入数量
• 支持批次号
• 允许库存不足兜底（勾选允许调整库存后强制扣减）

3.10.2.6 费用录入

记录工单相关费用：

• 人工费用：选择费率 × 工时
• 外包费用：选择供应商 × 金额
• 其他费用：自定义描述 + 金额

3.10.3 移动端首页快捷入口

移动端首页提供以下与设备和工单相关的快捷操作：

主快捷入口（固定显示）：

按钮	功能	所需权限
📷 扫码	扫描设备二维码快速查看设备信息	mobile:scan:qr
📋 任务	进入任务工单列表	移动端查看工单
📅 日历	进入维护日历视图	—
🔧 报修	快速上报设备问题	移动端报修
🗺️ 设备地图	查看设备分布地图	—
📤 派单管理	跨租户派单管理入口	接受跨租户派单
⚡ 快速分配	快速将工单分配给执行人	—

展开区域更多入口（点击「更多」展开）：

按钮	功能	所需权限
📦 设备盘点	查看设备库存清单	equipment_inventory:view
🔄 交接班	查看交接班记录	shift_handover:view
🛒 采购申请	查看采购申请	purchase_request:view
⚠️ 库存预警	查看库存预警	inventory:view
📚 培训记录	查看我的培训记录	training:record:my_view

3.10.4 移动端工作台

移动端「📊 工作台」Tab 中展示：

• KPI 概览：待办数、已完成数、完成率、及时率
• 我的待办（前 3 条）：逾期标记、设备名称、优先级
• 最近完成（前 3 条）：准时/逾期标记、评分星标、设备名称

点击「查看全部」→ 跳转到任务工单列表。点击单条 → 打开工单详情弹窗。

---

3.11 常见问题

Q1：为什么看不到某些菜单子页面？

「设备与工单」菜单组下分为「资产档案」（设备管理、设备地图、工具管理）和「作业与报告」（工单管理、汇总报告、更换零件报价、现场服务签字）两个分组。每个子页面需要对应权限才能显示。请联系管理员确认您的角色是否包含对应权限。

Q2：工单「执行」按钮置灰怎么办？

工单「执行」按钮（跳转点检执行页）仅对点检/巡检类型的工单可用。非点检类工单（如预防性维护、维修）应使用「开始」→「关闭」流程。此外，审批状态为「待审批」或「已拒绝」的工单也无法执行。

Q3：移动端如何查看设备列表？

移动端没有独立的设备列表页。可以通过「设备地图」入口查看设备分布，或在工单详情中查看关联设备信息。

Q4：如何批量创建工单？

在新建工单时，选择有子设备的设备后，系统会自动提示创建组合工单——勾选需要包含的子设备，一键创建多个关联工单。

Q5：组合工单与普通工单有什么区别？

组合工单是一组关联的工单集合（通常同一设备层级树下的多个设备），共享一个组合计划和组合ID。在组合视图中可以统一查看进度和评价统计，方便批量管控。

Q5.1：巡检组合工单与结构树组合工单有什么区别？

结构树组合基于设备层级树自动生成（选择根设备带出全部子设备）；巡检组合面向「一次巡检多台设备」场景，点位可跨设备、跨位置自由挑选并定义执行顺序与到位验证方式（GPS/NFC/扫码），还可保存为巡检路线反复复用（见 §3.4.7、Ch04 §4.9）。装备视图中两者通过组合类型标签区分：蓝色「结构树」、紫色「巡检」。

Q6：设备地图不显示怎么办？

设备地图使用高德地图 JS API。请确认浏览器可以访问外网（加载高德地图 SDK）。如果地图加载成功但没有设备标记，检查是否有设备已录入地理位置坐标——可以通过设备地图的「设备定位」功能为设备写入坐标。

Q7：工具管理的定期检验日期如何设置？

填写「上次检验日期」并选择「定期检验类型」（年度/半年度/季度）后，系统自动计算「下次检验日期」。也可以手动修改下次检验日期。

Q8：为什么看不到派单管理视图？

需要「接受跨租户派单」权限才能看到「📥 派单管理」标签。需要「跨租户派单」权限才能看到「📤 已派出派单」标签。此外，双方租户需要先建立租户关联关系。

Q9：跨租户派单的工单完成后，数据会同步回源租户吗？

会。目标租户完成被派发的工单后，系统自动将完成数据（评分、费用、材料等）同步回源租户的原始工单。源租户可在「已派出派单」视图中点击「重新同步」手动刷新同步。

---

3.12 相关权限

设备与工单模块涉及的权限列表：

权限	中文名称	说明
equipment:view	查看设备	查看设备列表和详情
equipment:create	创建设备	创建新设备
equipment:update	更新设备	更新设备信息
equipment:delete	删除设备	删除设备
equipment:import	导入设备	批量导入设备
equipment:export	导出设备	导出设备列表
equipment:clone	复制设备	从已有设备复制创建新设备
equipment:structure:manage	管理设备结构	管理设备结构树
equipment:tag:manage	管理设备标签	管理设备标签
equipment:history:view	查看设备历史	查看设备维保/维修/备件更换记录
tool:view	查看工具	查看工具台账列表和详情
tool:create	创建工具	创建新工具入库
tool:update	更新工具	更新工具信息
tool:delete	删除工具	删除工具
workorder:view	查看工单	查看自己相关的工单
workorder:view:all	查看所有工单	查看所有工单（不限于自己）
workorder:create	创建工单	创建新工单
workorder:update	更新工单	更新工单信息
workorder:delete	删除工单	删除工单
workorder:assign	分配工单	将工单分配给执行人
workorder:execute	执行工单	执行工单
workorder:complete	完成工单	标记工单完成
workorder:cancel	取消工单	取消工单
workorder:approve	审批工单	审批工单
workorder:export	导出工单	导出工单数据
workorder:rate	评价工单	提交工单服务评价
workorder:rate:view	查看工单评价	查看工单评价和统计
workorder:outsource:manage	管理外包工单	设置工单外包标识及关联供应商
aggregate_report:view	查看汇总报告	查看汇总报告列表和详情
aggregate_report:create	创建汇总报告	新建汇总报告
aggregate_report:update	更新汇总报告	编辑汇总报告信息
aggregate_report:delete	删除汇总报告	删除汇总报告
aggregate_report:submit	提交汇总报告	提交报告审批或直接归档
aggregate_report:export	导出汇总报告	导出报告为 PDF/Excel
aggregate_report:recalc	重算汇总报告	重新计算报告统计数据
quotation:view	查看报价	查看更换零件报价列表和详情
quotation:create	创建报价	新建报价单
quotation:update	更新报价	编辑报价单信息
quotation:delete	删除报价	删除报价单
quotation:submit	提交报价审批	提交报价审批
quotation:export	导出报价	导出报价为 PDF/Excel
service_signature:sign	作废签字	作废现场服务签字记录
sop:link:view	查看SOP关联	查看关联的标准操作流程文档
cross_tenant:dispatch	跨租户派单	将工单派发给其他租户
cross_tenant:dispatch:accept	接受跨租户派单	接受来自其他租户的派单
cross_tenant:dispatch:reject	拒绝跨租户派单	拒绝来自其他租户的派单
cross_tenant:dispatch:view	查看跨租户派单	查看跨租户派单列表详情
mobile:workorder:view	移动端查看工单	在移动端查看工单
mobile:workorder:execute	移动端执行工单	在移动端执行工单
mobile:report:issue	移动端报修	移动端快速上报设备问题

⚠️ 说明：部分权限（如 workorder:view:all、workorder:complete、equipment:history:view、cross_tenant:dispatch:view）主要在后端 API 层面校验，前端 UI 可能不直接通过 hasPermission 进行显式检查，但在后端会进行权限拦截。

ℹ️ 巡检相关权限：创建巡检工单、从巡检路线生成工单、额外问题转维修工单均复用「创建工单」（workorder:create）权限；巡检路线管理另有 4 个专属权限，见 Ch04 §4.15。

角色默认权限分配：

角色	设备/工单相关权限
超级管理员	全部权限
租户管理员	全部权限
设备主管	设备全部权限（含导入/导出/结构/标签/历史）、工具全部权限、查看所有工单/创建/更新/分配/审批/导出/查看评价、管理外包工单、移动端全部权限
技术员	查看设备、查看工单、执行工单、完成工单、查看工具、查看设备盘点/管理盘点、移动端全部权限
操作员	查看设备、查看工单、创建工单（可报修）、评价工单、查看工具、移动端查看工单、移动端扫码、移动端报修
仓库管理员	查看设备、查看工单、移动端扫码
只读用户	查看设备、查看工单
